Unequal lateral pipe branch layout | Lateral pipe branch marking with layout

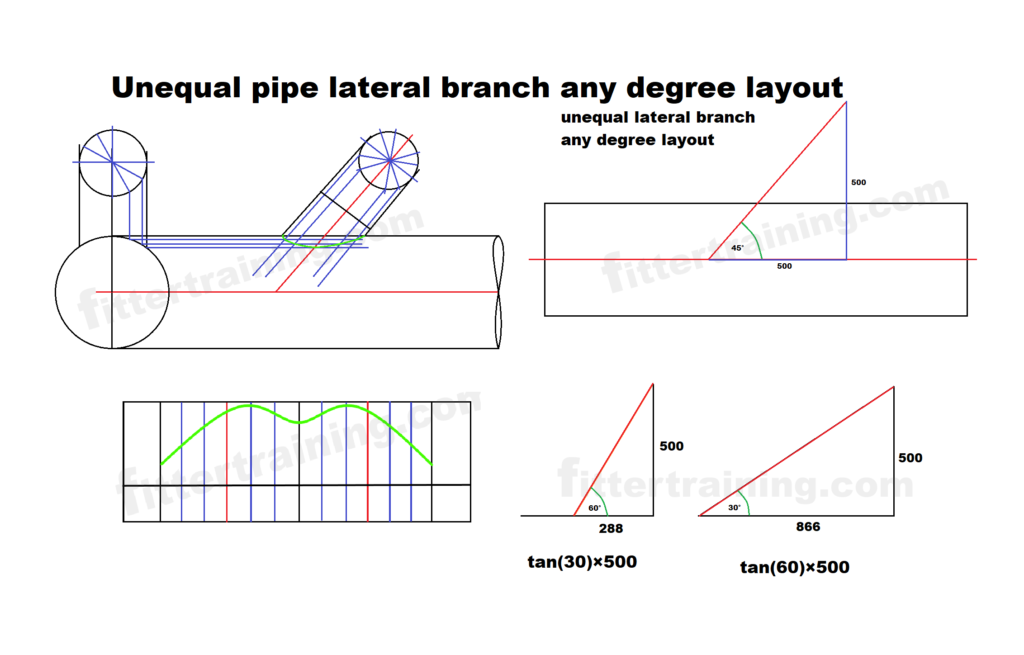

Unequal pipe lateral branch any degree layout

Lateral pipe branch marking with layout

How to calculation any degree lateral branch

pipe lateral formula

लेटरल पाइप ब्रांच लेआउट के जरिए कैसे मार्किंग करें किसी भी डिग्री में

Step 1 marking pipe center line

Calculation of degree lateral branch

हैडर पाइप और ब्रांच पाइप दोनों सेंटर लाइन मार्किंग करें

लेटरल पाइप ब्रांच डिग्री कैलकुलेशन फॉर्मूला

ब्रांच पाइप  कितनी ऊंचाई पर रखना चाहते हैं जैसे 500 mm

45° degree कैलकुलेशन

tan( 45 ) × 500 = 500 mm

60° degree कैलकुलेशन

tan( 30 ) × 500 = 288 mm

30° degree कैलकुलेशन

tan( 60 ) × 500 = 866 mm

Step 2 marking lateral header pipe OD and branch pipe OD

and marking lateral header pipe OD round and branch pipe OD round

हैडर पाइप और ब्रांच पाइप आउटर डायमेंशन मार्किंग करें OD

Step 3  marking 12 center with divider branch pipe CF

12 सेंटर लाइन मैं CF को डिवाइड करें और सेंटर लाइन मार्किंग करें

Step 4 marking all center line divided point

and marking on round line and take all cut back dimensions

marking template 12 center line and drop all cut back dimensions

और जिस तरह यह डिजाइन में मार्किंग करके दिखाया गया है वैसे ही मार्किंग करें

और एक स्क्वायर लेआउट मार्किंग करें और उस पे 12 सेंट्रल लाइन मार्केट करें

और काला सीधा ग्राउंड मार्किंग से जो कटबैक डायमेंशन  मिला है वह सभी डायमेंशन मार्किंग करें
