refinery vessel pipeline erection basic information | pipe fitter training

कंस्ट्रक्शन लाइन रिफाइनरी वीसेल पाइप लाइन इरेक्शन बेसिक इनफार्मेशन बताया गया है कीस तरह पाइप इलेक्शन करते हैं और क्या-क्या हमें जानकारी होना चाहिए

Construction Line Refinery  Vessel Pipeline Erection Basic Information has been explained, how pipes are selected and what we should know

यह एक डेमो बनाया गया है रिफाइनरी वीसेल का किस डिजाइन में विषय होता है

बिग बोर डाया पाइप

वीसेल के ऊपर पाइप इरेक्शन करने से पहले पाइप में जितना फील्ड जॉइंट है उसे हम नीचे ही फेब्रिकेशन में जॉइंट कर लेंगे

और पाइप इरेक्शन करने से पहले पाइप का टेस्ट करेंगे जैसे हाइड्रो टेस्टिंग हो या न्यूमेटिक टेस्टिंग हो वह सब हम नीचे ही कर लेंगे

और जॉइंट का रेडियोग्राफी करना हो जितना भी टेस्टिंग है पाइप का वह सब फिनिश करके कंप्लीट कर लेंगे

और पाइप में देखेंगे कि कहां-कहां पर सपोर्टिंग आ रहा है वह सब सपोर्टिंग सबकुछ रेडी कर लेंगे

और उसके बाद वीसेल के ऊपर देखेंगे कि कहां-कहां पर सपोर्टिंग आ रहा है वह सब सपोर्टिंग पहले से लगा कर रखेंगे और उसके बाद पाइप को इरेक्शन करेंगे



This is a demo made in which design of Refinery Vessel is the subject

Big Bore Dia Pipe

This is a demo made in which design of Refinery Vessel is the subject

Before doing pipe erection above the weasel, we will joint the field joint in the pipe itself in the fabrication below.

And before doing pipe erection, we will test the pipe like hydro testing or pneumatic testing, we will do all that below.

And if you want to do radiography of the joint, whatever the testing is, you will finish all of the pipe and complete it.

And in the pipe, we will see where the supporting is coming, they will prepare everything supporting.

And after that, we will see on the top of the weasel that where the supporting is coming, they will put all the supporting in advance and after that they will make the pipe erection.

स्माल बोर डाया पाइप

स्मॉल बोर पाइप इरेक्शन करने से पहले हम यह देखेंगे कि वहां पर कितना लाइन आ रहा है 2 लाइन है या 3 लाइन है या 4 लाइन है

उसके हिसाब से हम वहां पर पहले से परफेक्ट सपोर्टिंग करके रखेंगे

ताकि जितना भी वहां पर लाइन आए वह एक लाइन में रहे और एक लेवल में रहे अगर आपका सपोर्ट बराबर रहेगा एक लेवल में पाइप रहेगा

और एक हाइट करेगा तो आप का पाइप जो है एक बराबर रहेगा

स्मॉल बोर पाइप में सबसे टॉप में एक स्टॉपर सपोर्ट लगता है और उसके बाद बीच में जितना भी सपोर्ट रहेगा वह एंगल का रहेगा और उसमें यू क्लैंप सपोर्ट लगाया जाता है



small bore dia pipe

Before doing small bore pipe erection we will see how much line is coming there is 2 line or 3 line or 4 line

According to that, we will keep perfect supporting there beforehand.

So that whatever line comes there, it stays in one line and stays in one level, if your support remains the same, there will be pipe in one level

And if you do one height, then your pipe will remain the same.

In small bore pipe, a stopper support is installed at the top and after that whatever support is there in the middle, it will be of angle and U clamp support is installed in it.

इस तरह का लाइन जब आप इरेक्शन करेंगे तो इसमें यह ध्यान रखना है कि लाइन एक लेवल में रहना चाहिए और एक ही पार्लर में रहना चाहिए इसमें कोआर्डिनेशन ज्यादा नहीं देखा जाता है सिर्फ आपको यह देखना है कि हर लाइन एक पार्लर में जा रहा है या नहीं

वीसेल में जहां-जहां मेनहोल ब्लाइंडिंग किया गया है वहां वहां इस तरह का पॉइंट दिया जाता है फायर फाइटिंग का और वाटर का लाइन और ऑक्सीजन का लाइन ताकि वीसेल के अंदर कुछ भी रिपेयरिंग या क्लीनिंग करना हो या फिर कुछ काम करना हो तो आसानी से कर पाए



When you make an erection like this, it has to be kept in mind that the line should remain in one level and should remain in the same parlor, in this the coordination is not seen much, only you have to see that every line is going to a parlor or No

Wherever manhole blinding has been done in Vessel, there is such a point for fire fighting and water line and oxygen line so that if anything repairing or cleaning has to be done inside the vessel or if some work has to be done, then easily able to do

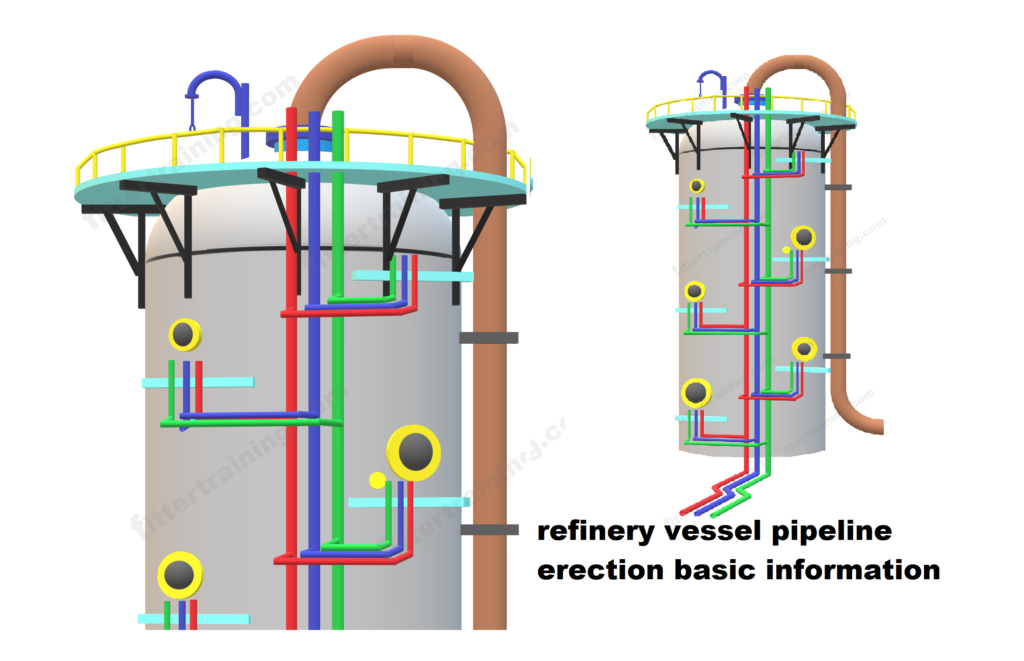

लाल कलर का लाइन आग बुझाने के लिए रहता है फायर फाइटिंग का लाइन

और ब्लू कलर का लाइन ऑक्सीजन का लाइन रहता है हवा के लिए और

और हरा कलर का लाइन जो ग्रीन कलर है उसमें पानी का लाइन रहता है

अगर कहीं पर पानी का जरूरत है तो वह पानी का यूज कर सकते हैं यह पानी पीने के लिए नहीं होता है सिर्फ काम करने के लिए और क्लीनिंग करने के लिए होता है



The red color line remains to extinguish the fire. The line of fire fighting

And the line of blue color remains the line of oxygen for the air and

And the line of green color, which is green color, there is a water line in it

If water is needed anywhere, then they can use water, this water is not for drinking, only for working and cleaning



और ज्यादा जानकारी के लिए आप हमारे यूट्यूब चैनल पर देख सकते हैं इसके बारे में बताया गया है  https://www.youtube.com/watch?v=ZumzkzbPRHY

For more information, you can watch on our YouTube channel, it has been told about https://www.youtube.com/watch?v=ZumzkzbPRHY
