rolling pipe fabrication any degree

Rolling pipe fitting formula

How to elbow rolling fitting any degree

How to convert degree to mm rolling pipe

How to rolling fitting pipe to elbow

Rollin elbow fitting any degree formula

First level pipe

Rolling Degree to mm convert

पाइप को लेवल करें और एल्बो को पोजीशन पर लगा कर ले लेबल करें

और सेंटर में एक लाइन मार्किंग करें

और जीतना डिग्री में एल्बो रोलिंग करना हो उसे एमएम में कन्वर्ट करें

Level the pipe and label it with the elbow in position

And mark a line in the center

And if you want to win elbow rolling in degrees, convert it into mm.

Pipe CF × degree ÷ 360 = mm

Example rolling 40 degree pipe size 10 inch

10″ pipe OD 273 × 3.142 = 857.7

857.7 × 40 ÷ 360 = 95.3 mm

इस तरह कैलकुलेशन करने के बाद और सेंट्रलाइन मार्किंग करें 95 mm पर

और पहले वाले सेंट्रल लाइन को दूसरे वाले सैंडल लाइन पर एल्बो को रोलिंग करते हुए 95 mm पर लाकर मिला दे

After calculating like this, mark the centerline at 95 mm

And join the first central line on the second sandal line by rolling the elbows and bringing it to 95 mm

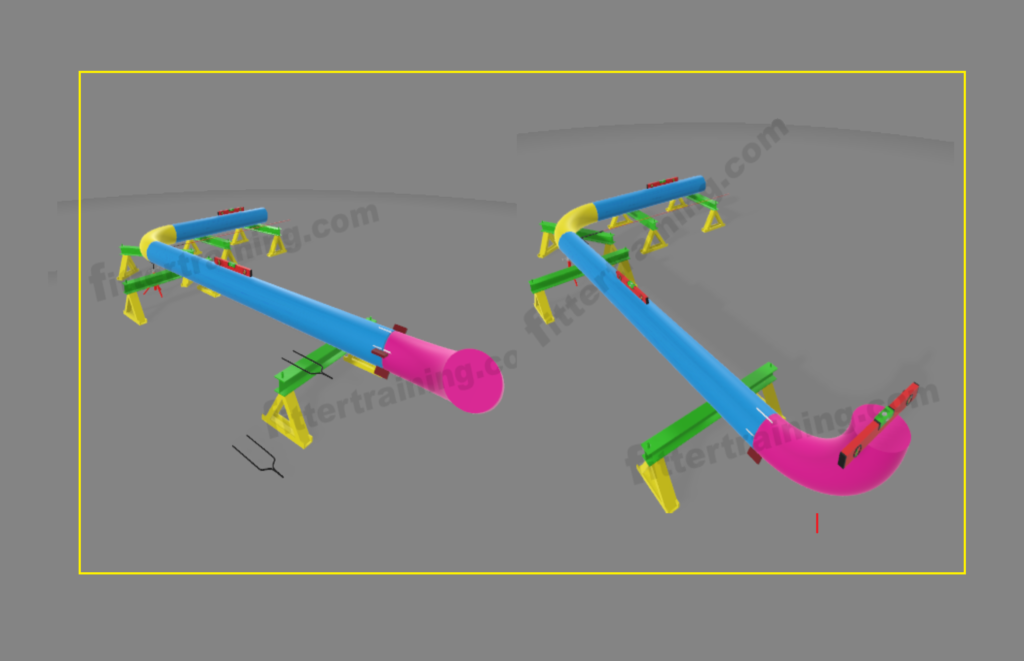

जिस तरह यह डिजाइन बनाया गया है

जब एल्बो डिग्री रोलिंग कर लेंगे तब एल्बो और पाइप के बिच में गैप रोड लगाय और दो साइड क्लीट में टेकिंग करे

और एल्बो का 90s चेक करे लाइन डोरी या राइट एंगल के जरिये और दो साइड क्लीट में टेकिंग करे

The way it is designed

When the elbow is done rolling one degree, then place a gap rod between the elbow and the pipe and take it in the two side cleats.

And check 90s of elbow through line string or right angle and taking in two side cleats

ज्यादा जानकारी के लिए आप हमारे यूट्यूब चैनल पर विजिट करें

For more information visit our YouTube channel
