How to Calculate the Dimensions of Pipes and Pipe Fittings
पाइप फिटर से इस तरह का सवाल अक्सर पूछा जाता है
This type of question is often asked by pipe fitters

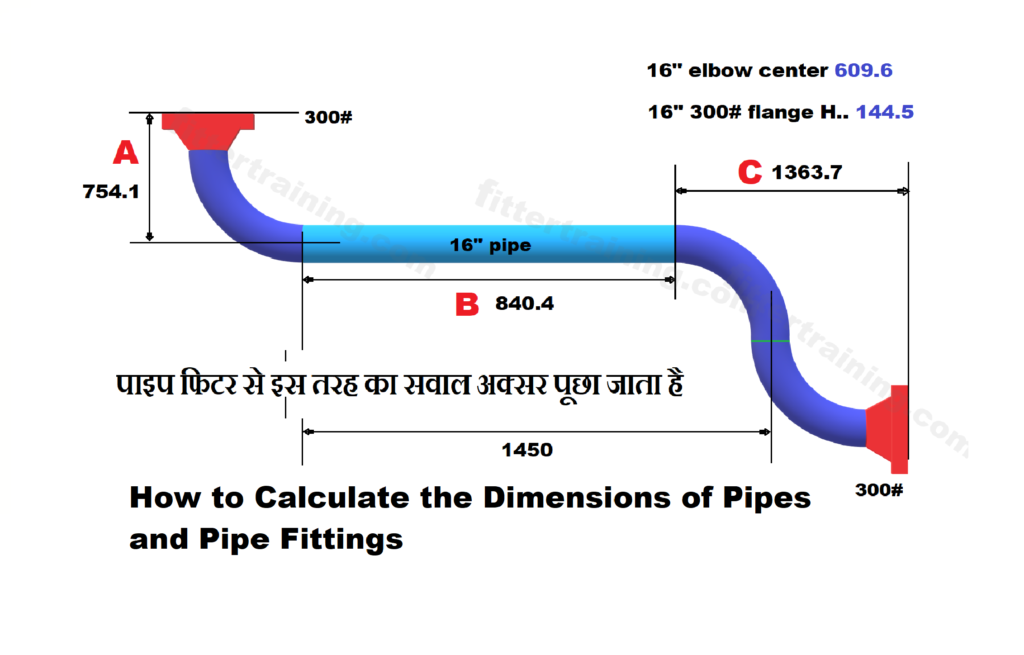

यह पाइप में एक्साइड एल्बो लगा हुआ है और दूसरे साइड दो एल्बो लगा हुआ है
और दोनों साइड एक एक फ्लेंज लगा हुआ है
और सवाल यह है कि A और B और C का डायमेंशन क्या रहेगा
इसमें आपको एल्बो सेंटर डायमेंशन बताना है
और फ्लेंज डाइमेंशंस बताना है
और पाइप डायमेंशन बताना है
फ्लेंज डाइमेंशंस निकालने के लिए हमें पाइप फिटिंग्स डायमेंशन चार्ट देखना पड़ता है
पाइप फिटिंग्स डायमेंशन चार्ट डाउनलोड लिंक यहां पर दिया गया है यहां से आप अलग-अलग डायमेंशन और अलग-अलग क्लास का फ्लेंज डायमेंशन देख सकते हैं यह पीडीएफ चार्ट के जरिए
This pipe is fitted with an exhaust elbow and two elbows on the other side
and each side is fitted with a flange
And the question is what will be the dimensions of A and B and C
In this you have to tell the elbow center dimension
and tell flange dimensions
and tell the pipe dimensions
To find out the flange dimensions, we have to look at the pipe fittings dimension chart.
Pipe Fittings Dimension Chart download link is given here, from here you can see different dimensions and flange dimensions of different classes through this PDF chart
Piping flange OD PCD hole dia PDF chart | pipe fittings dimension chart
एल्बो सेंटर डायमेंशन आप फार्मूला के जरिए निकाल सकते हैं 90 डिग्री एल्बो का
Elbow Center Dimension You can calculate 90 degree elbow by formula
पाइप इंच डाइमेंशन × 38.1 = एल्बो सेंटर
16 × 38.1 = 609.6 mm एल्बो सेंटर
यह लाइन 16 इंच का यह डिजाइन में बनाया गया है
16 इंच 300 क्लास फ्लेंज डाइमेंशंस 144.5
16 Inch 300# Flange Dimensions 144.5
This line is made in this design of 16 inches
एल्बो सेंटर + फ्लेंज डायमेंशन = 754.1 mm
609.6 + 144.5 =. 754.1 mm A
पाइप ज्वाइंट से एल्बो सेंटर तक का डायमेंशन
पाइप डायमेंशन आंसर B
Dimensions from Pipe Joint to Elbow Center
Pipe Dimension Answer B
1450 – 609.6 = 840.4 B
पाइप ज्वाइंट से दो एल्बो सेंटर और एक फ्लेंज डाइमेंशंस तीनों मिलाकर कितना होगा C
What will be the two elbow center and one flange dimensions from the pipe joint together C
एल्बो सेंटर + एल्बो सेंटर + फ्लेंज डायमेंशन
609.6 + 609.6 + 144.5 = 1363.7 mm C
