Pipe tee branch lateral branch and dummy support cut back PDF chart
4″ × 4″ 4″ × 6″ 4″ × 8″
Lateral Branch 60° 45° 30° concentric and ECC cut back chart
Pipe Tee Branch 90 degree concentric and ECC cut back chart
Pipe Tee Branch 45 degree concentric and ECC cut back chart
Elbow trunnion support center to center
Elbow dummy support top side bottom side

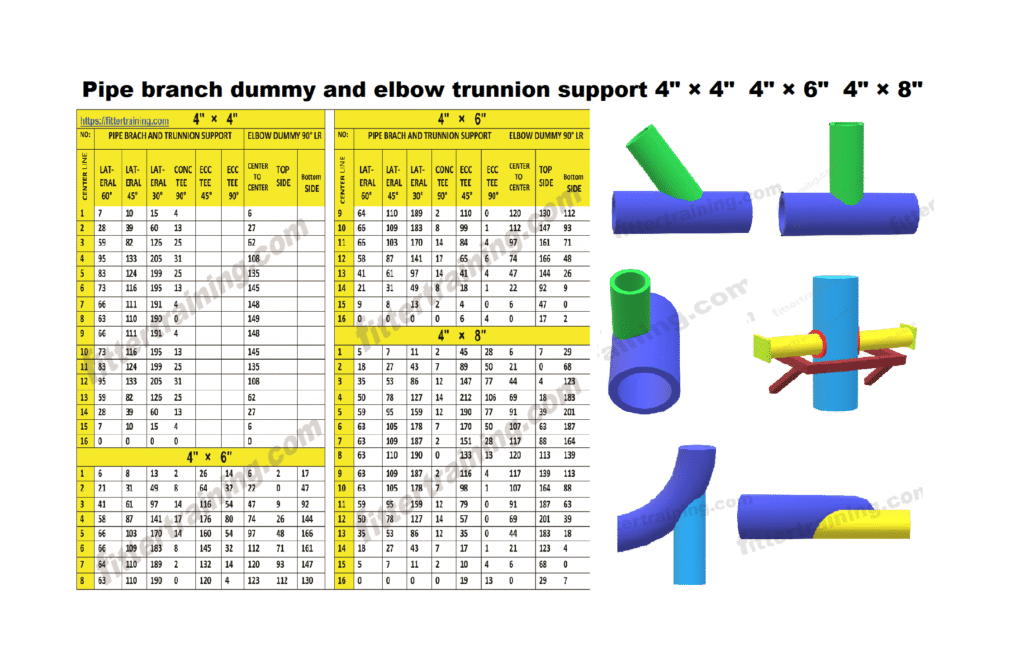

Equal and unequal Pipe Tee Branch Lateral Branch and Dummy Support Cut Back Chart
पाइप टी ब्रांच लेटरल ब्रांच और डमी सपोर्ट कट बैक पीडीएफ चार्ट के जरिए मार्किंग करें
>
>
यह पीडीएफ चार्ट के जरिए 60° लेटरल ब्रांच 45° लेटरल ब्रांच और 30° लेटरल ब्रांच
और 90 डिग्री टी ब्रांच मार्किंग कर सकते हैं
और एल्बो डमी सपोर्ट सेंटर टू सेंटर कट बैक दिया गया है
मार्किंग करने का तरीका आप हमारे यूट्यूब चैनल पर वीडियो देख सकते हैं
Through this PDF chart, you can do marking of 60° lateral branch, 45° lateral branch and 30° lateral branch
and 90° T branch
and elbow dummy support center to center cut back is given
You can watch the video on our YouTube channel to know how to do the marking
पाइप थिकनेस स्टैंडर्ड क्लास लिया गया है
4″ × 4″ 4″ × 6″ 4″ × 8″
पीडीएफ चार्ट में सबसे ऊपर पाइप का साइज लिखा गया है इंच डायमेंशन में
No: 1 लाइन में सेंटर लाइन दिया गया है जैसे 16 सेंटर लाइन में मार्किंग करना है
No: 2 लाइन में लेटरल ब्रांच 60 डिग्री का कट बैक दिया गया है
No: 3 लाइन में 45 डिग्री लेटरल ब्रांच कट बैक दिया गया है
No: 4 लाइन में 30 डिग्री लेटरल ब्रांच कट बैक दिया गया है
No: 5 लाइन में 90 डिग्री पाइप टी ब्रांच का कट बैक दिया गया है
No: 6 लाइन में 45 डिग्री बॉटम पोजीशन OD टू OD ब्रांच का कट बैक दिया गया है
No: 7 लाइन में 90 डिग्री टी ब्रांच टॉप साइड या बॉटम साइड मार्किंग करने का कट बैक दिया गया है
No: 8 लाइन में एल्बो डमी सपोर्ट सेंटर टू सेंटर मार्किंग करने का कट बैक दिया गया है
No: 9 लाइन में एल्बो डमी सपोर्ट टॉप साइड मार्किंग करने का कट बैक दिया गया है
No: 10 लाइन में एल्बो डमी सपोर्ट बॉटम साइड मार्किंग करने का कट बैक दिया गया है
>
>
Pipe thickness standard class is taken
4″ × 4″ 4″ × 6″ 4″ × 8″
Pipe size is written in inch dimension at the top of PDF chart
No: 1 line has center line given like marking is to be done in 16 center line
No: 2 line has 60 degree cut back of lateral branch
No: 3 line has 45 degree lateral branch cut back
No: 4 line has 30 degree lateral branch cut back
No: 5 line has 90 degree pipe T branch cut back
No: 6 line has 45 degree bottom position OD to OD branch cut back
No: 7 line has 90 degree T branch cut back for top side or bottom side marking
No: 8 line has cut back for elbow dummy support center to center marking
No: 9 line has cut back for marking elbow dummy support top side
No: 10 line has cut back for marking elbow dummy support bottom side
>
>
मार्किंग करने का तरीका जिस तरह यह लेआउट मार्किंग किया गया है
सेम वैसे ही पाइप के ऊपर सेंटर लाइन मार्किंग करें
जितना सेंट्रल लाइन में दिया गया है जैसे यह पीडीएफ चार्ट में 16 सेंटर लाइन दिया गया है तो 16 सेंटर लाइन मार्किंग करें
और उसके बाद कट बैक जो डायमेंशन दिया गया है वह एक-एक करके मार्किंग करें
Method of marking: The way this layout is marked
Mark the center line on the pipe in the same way
Mark the center line as given in the central line, like 16 center lines are given in this PDF chart, so mark 16 center lines
And after that mark the cut back dimensions given one by one
तो फ्रेंड मुझे उम्मीद है कि आपको यह कट बैक चार्ट समझ में आ गया होगा
ज्यादा जानकारी के लिए आप हमारे यूट्यूब चैनल विकसित कर सकते हैं
इस तरह आप विदाउट फार्मूला का पाइप टी ब्रांच और एल्बो डमी सपोर्ट और एल्बो ट्यूनियन सपोर्ट मार्किंग कर सकते हैं
So friend I hope you have understood this cut back chart
For more information you can visit our YouTube channel
This way you can do pipe tee branch and elbow dummy support and elbow tunion support marking without formula
