How to pipe fabrication

Pipe fabrication work

Pipe to elbow fitting and check 90s

How to check parallel with right angle in pipe fabrication

Pipe fitter training

Pipe fitting process

Pipe to elbow joint processing

पाइप के साथ एल्बो फिटिंग कैसे करते हैं

इस तरह स्टैंड के ऊपर पाइप को लेवल करें

और क्लीट लगाकर एल्बो को पाइप के साथ मिलाए और एल्बो को लेवल करें

और उसके बाद गैप रोड लगाऐ

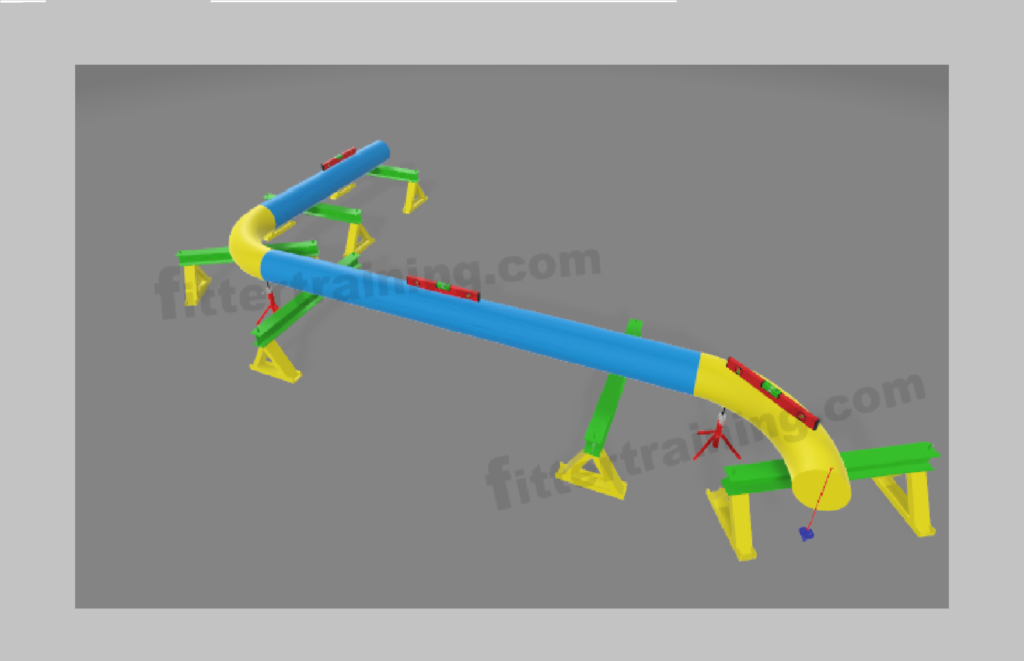

How to make elbow fitting with pipe

Level the pipe on the stand like this

And put the cleat and join the elbow with the pipe and level the elbow

and then put a gap road

पाइप के साथ एल्बो टेकिंग करने से पहले एल्बो का एक फेस प्लंप के जरिए लेवल चेक करें

अगर एल्बो का लेबल बराबर है इस तरह ऊपर और नीचे टेकिंग मारे

एल्ब में लाइन डोरी लगाकर 90 डिग्री चेक करें और उसके बाद दोनों साइड टेकिंग करें

Before elbow taking with the pipe, check the level of the elbow with a face plumb.

If the label of the elbow is equal, then take it up and down.

Check 90 degrees by putting a line string in the elbow and then do taking on both sides.

Pipe fabrication work / pipe fitting check 90s degree

एल्बो के साथ पाइप ज्वाइंट कैसे करें

जो पाइप पहले से स्टैंड के ऊपर रखा हुआ है उसे लेवल करें और उसके बाद दूसरा पाइप जो फिटिंग करना है उसे लगाकर स्पीड लेवल में लेवल करें

पाइप लेवल करने के बाद गैप रोड लगाऐ और उसके बाद ऊपर और नीचे टेकिंग करें

उसके बाद राइट एंगल के जरिए 90 डिग्री चेक करें और उसके बाद दोनों साइड टेकिंग मारे

How to Make a Pipe Joint with an Elbow

Level the pipe which is already placed on the stand and then install the second pipe which is to be fitted and level it using speed level.

After leveling the pipe, place the gap road and then do the taking up and down.

After that check 90 degree through right angle and after that hit both sides taking

पाइप के साथ फ्लेंज फिटिंग कैसे करें

पाइप में चारों साइड पहले क्लिट लगे और उसके बाद गैप रोड लगाऐ
और उसके बाद आप इस तरह डायरेक्ट फिटिंग कर सकते हैं अगर सिंगल पाइप में फिटिंग कर रहे हैं तो

राइट एंगल लगाकर ऊपर और नीचे 90 डिग्री चेक करें और ऊपर नीचे टेकिंग करें

उसके बाद दोनों साइड राइट एंगल लगाकर 90 डिग्री चेक करें और दोनों साइड में टेकिंग करें

How to make a flange fitting with a pipe

First put cleats on all four sides of the pipe and then put gap rods.
And after that you can do direct fitting like this if you are fitting in a single pipe.

Check 90 degree up and down by applying right angle and taking up and down.

After that check 90 degree by applying right angle on both the sides and taking on both the sides.

पाइप फैब्रिकेशन होने के बाद पाइप इरेक्शन कैसे करते हैं

How to do pipe erection after pipe fabrication

यह डिजाइन में आप देख सकते हैं जो एक सिंगल पाइप के साथ फ्लेंज लगा हुआ था
उसे बोल्टिंग कर दिया गया है और जिस लाइन में लाइन को कनेक्शन करना है
उसके साथ वाटर लेवल के जरिए चेक किया जा रहा है

ड्राइंग में देखेंगे कि एक पाइप से दूसरे पाइप का ऊंचाई कितना दिया गया है

उसी के हिसाब से हम वाटर लेवल मिला कर पाइप को उतना एलिवेशन पर कर लेंगे

You can see this design which was a single pipe with a flange
It has been bolted and the line to which the connection is to be made
It is being checked with water level.

You will see in the drawing how much height is given from one pipe to another.

Accordingly, we will adjust the water level and raise the pipe to that elevation.
