What is spool in piping | how to minus piping elbow center
आइसोमेट्रिक पाइप ड्राइंग में स्पुल क्या होता है
आइसोमेट्रिक पाइप ड्राइंग में स्पुल 1 स्पुल 2 स्पुल 3 लिखा हुआ रहता है ड्राइंग में वह क्या होता है
और पाइपिंग में एल्बो सेंटर क्या होता है और एल्बो सेंटर कैसे माइनस करते हैं
What is a spool in isometric pipe drawing
In isometric pipe drawing, spool 1 spool 2 spool 3 is written what is it in the drawing
And what is elbow center in piping and how are elbow centers minus
यह ड्राइंग में देख सकते हैं किस तरीका से अलग-अलग स्पुल में इस लाइन को ड्राइंग बनाया गया है
In this drawing, you can see how the drawing of this line has been made in different spools.
Spool – 4 Spool – 5 Spool – 6 Spool – 7 Spool – 8
आइसोमेट्रिक पाइप ड्राइंग में अलग-अलग स्पुल में फिट किया जाता है ताकि फिटिंग करने में आसान हो
और पाइप इरेक्शन करने में आसान हो ताकि एक जगह से दूसरी जगह ले जाने में कोई दिक्कत ना हो और स्पुल डैमेज ना हो
The isometric pipe is fitted into individual spools in the drawing so that the fitting is easy
And the pipe should be easy to erection so that there is no problem in carrying it from one place to another and there is no spool damage
यह डिजाइन में देख सकते हैं 3 स्पुल में बनाया गया है पाइपलाइन
It can be seen in the design that the pipeline is built in 3 spools
यह डिजाइन में देख सकते हैं 2 स्पुल में बनाया गया है पाइपलाइन
It can be seen in the design that the pipeline is built in 2 spools
यह डिजाइन में देख सकते हैं 1 स्पुल में बनाया गया है पाइपलाइन
और एल्बो सेंटर किस तरह माइनस करना है पाइप में या ड्राइंग में यह डिजाइन में बताया गया है

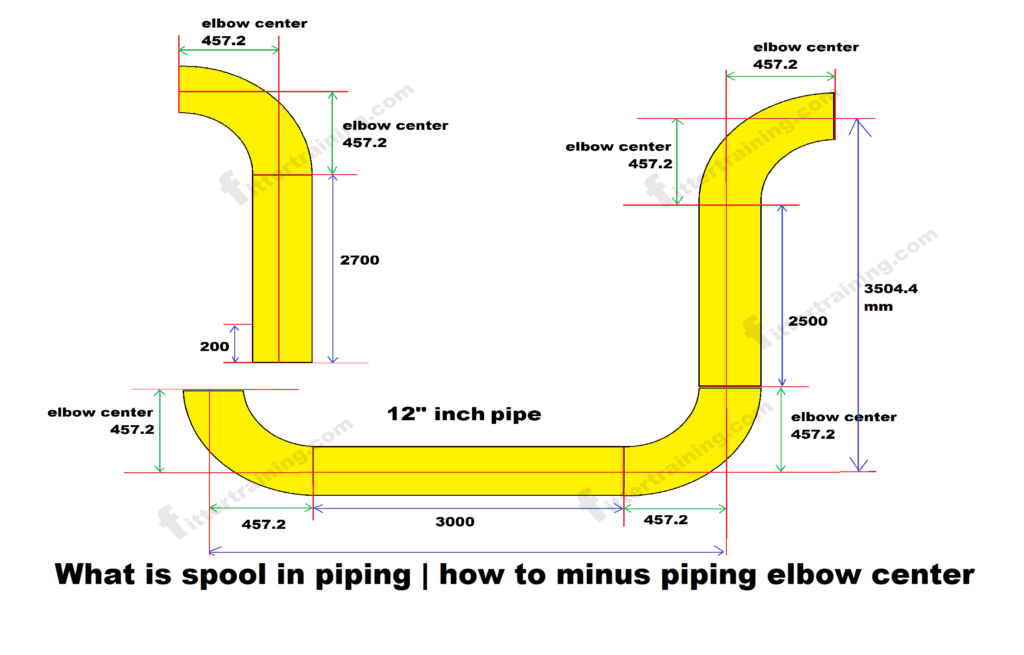

यह 12 इंच का पाइप लाइन है और इसमें एल्बो सेंटर माइनस करके दिखाया गया है
एल्बो सेंटर फॉर्मूला pipe inch × 38.1 = elbow center 90° degree
It can be seen in the design that the pipeline is built in 1 spool
And how to minus the elbow center in the pipe or in the drawing, it is mentioned in the design
This is a 12 inch pipeline and is shown with elbow center minus
Elbow Center Formula pipe inch × 38.1 = elbow center 90° degree
स्पुल फिटअप करते समय अगर पाइप बड़ा हो तो उसमें पाइप माइनस कैसे करेंगे उसका कैलकुलेशन करके दिखाया गया है
While doing the spool fitting if the pipe is large, then how will the pipe minus it be calculated and shown
