Vessel rolling nozzle degree calculation | How to find degree of Vessel rolling nozzle
Vessel rolling nozzle degree calculation
How to find degree of Vessel rolling nozzle
Vessel rolling nozzle pipe degree check with line Dori
वेसेल रोलिंग नोजल पाइप और 90 डिग्री नोजल पाइप दोनों को एक साथ कैसे जॉइंट करें
वेसेल रोलिंग नोजल पाइप डिग्री कैसे पता करें लाइन डोरी के जरिए
How to find degree of Vessel rolling nozzle with line dori and right angle
वेसेल रोलिंग नोजल पाइप और 90 डिग्री नोजल पाइप दोनों को एक साथ कैसे जॉइंट करें
How to joint both vessel rolling nozzle pipe and 90 degree nozzle pipe together
और दोनों लाइन डोरी का लास्ट हिस्सा ले जाकर मिला दें जहां पर लाइन डोरी का कॉर्नर मिल रहा है
पाइप के ऊपर दो सेंटर लाइन मार कर इस तरीका से लाइन डोरी लगा सकते हैं
And take the last part of both the line strings and join them where the corner of the line string is meeting.
Line string can be placed in this manner by marking two center lines on the pipe.
और नहीं तो आप इस तरीका से पाइप के साइड में लाइन डोरी लगा सकते हैं
Otherwise you can put a line string on the side of the pipe in this way
और नहीं तो आप इस तरीका से पाइप के फेस में एक स्केल और
राइट एंगल लगाकर जिस तरह डिजाइन में दिखाया गया इस तरीका से आप लाइन डोरी लगा सकते हैं
Otherwise, in this way you can add a scale to the face of the pipe.
You can attach the line string by applying it at a right angle as shown in the design
जिस तरीका से पाइप के सेन्टर में लाइन डोरी लगाया गया है सेम वैसे ही आप लाइन डोरी लगाऐ
दोनों पाइप के ऊपर एक सीधा और एक डिग्री में
और दोनों लाइन डोरी का लास्ट हिस्सा ले जाकर मिला दें जहां पर लाइन डोरी का कॉर्नर मिल रहा है
Install the line string in the same manner as the line string is placed in the center of the pipe.
One perpendicular and one degree above both pipes
And take the last part of both the line strings and join them where the corner of the line string is meeting.
और जहां पर आप एल्बो लगाना चाहते हैं वहीं पर एक राइट एंगल लगाऐ लाइन डोरी के सहारे
डिजाइन में आप देख सकते हैं किस तरह लगाया गया है

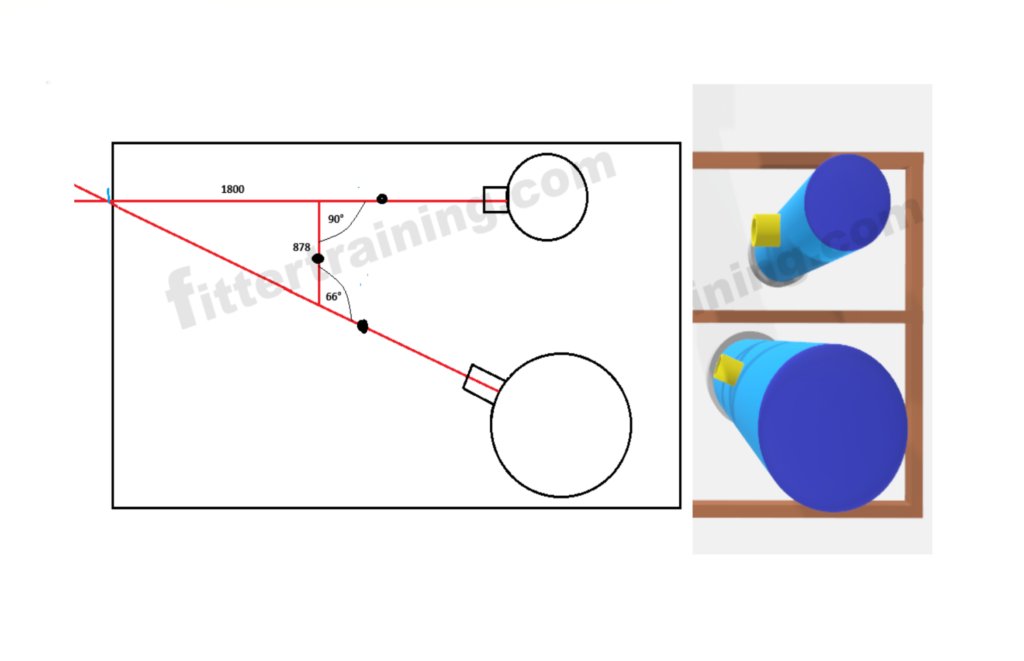

हम जिस तरह से चेक कर रहे हैं एक तरफ का डाइमेंशन 1800 mm
और दूसरे तरफ का डाइमेंशन 800 mm
यह डायमेंशन के जरिए हम डिग्री कैलकुलेशन करेंगे
और यहां पर दो एल्बो लगेगा
एक 90 डिग्री और एक किसी और डिग्री में रहेगा तो हम उसका डिग्री चेक करेंगे
And where you want to place the elbow, draw a right angle line with the help of string.
In the design you can see how it has been fitted
The way we are checking, the dimension of one side is 1800 mm.
And dimension of other side is 800 mm
We will calculate the degree using this dimension.
And there will be two elbows here
If one is in 90 degree and one is in some other degree then we will check its degree.
tan‾1( 1800 ÷ 800 = 66° degree
तो यहां पर आप देख सकते हैं आंसर 66 डिग्री आया है
जो वेसेल का नोजल रोलिंग में है वह 90 डिग्री से घटकर 66 डिग्री का हो गया है इस तरह हम उसे कर सकते हैं
अगर वह वेसेल का नोजल डिग्री में नहीं होता बिल्कुल सीधा होता है तो हम उसे 90 डिग्री कहते हैं
आप इसे 24 डिग्री भी कह सकते हैं जैसे जीरो डिग्री से 24 डिग्री
लेकिन वहां पर जो डिग्री वाला एल्बो है वहां पर 66 डिग्री का ही एल्बो लगेगा
So here you can see the answer is 66 degrees.
The nozzle of the vessel which is in rolling has been reduced from 90 degree to 66 degree, in this way we can do it
If the nozzle of the vessel is not in degrees and is absolutely straight then we call it 90 degrees.
You can also call it 24 degrees like zero degrees to 24 degrees
But the elbow of one degree there will be of only 66 degrees.
66° degree center formula
66° ÷ 2 = 33° degree
tan( 33 ) × 1.5 × 25.4 = 24.7
Pipe inch size × 24.7 = 66° degree center
Pipe size 14″ × 24.7 = 345.8 mm
90° degree center formula
Pipe size 14″ × 38.1 = 533 mm
533 + 345.8 = 878 mm
जहां पर राइट एंगल पकड़ा गया है वहां से पाइप तक कितना डाइमेंशन है हम चेक करेंगे दोनों लाइन डोरी में
और दोनों तरफ का एल्बो सेंटर माइंस करेंगे ताकि हमारा पाइप का डाइमेंशन निकल जाए
एक तरफ का 90 डिग्री और दूसरे तरफ का 66 डिग्री एल्ब सेंटर माइंस करना है
What is the dimension from the place where the right angle is held to the pipe? We will check both the lines in the string.
And we will mine the elbow center on both sides so that the dimension of our pipe can be determined.
One side has to be mined at 90 degrees and the other side at 66 degrees
तो इस तरीका से अपने लाइन को मेजरमेंट लेना है लाइन डोरी के जरिए और
आप फीइटिंग करके फैब्रिकेशन करके और हमें कमेंट करके जरूर बताएं ताकि हमें पता चले कि यह फार्मूला कम कर रहा है या नहीं
और ज्यादा जानकारी के लिए आप हमारे यूट्यूब चैनल पर संपर्क करें
So in this way you have to take measurement of your line through line string and
You must do the fitting and fabrication and let us know by commenting so that we know whether this formula is reducing or not.
For more information contact our YouTube channel
https://www.youtube.com/@constructionLi
