इस तरह का पाइप स्पेशल सपोर्ट कैसे फैब्रिकेशन करते हैं
यह सपोर्ट बीम के जरिए बनाने के लिए यह ड्राइंग बनाया गया है
इस तरह का सपोर्ट आई बीम या यू बीम या H बीम के जरिए बनाया जा सकता है
इसे हम होरिजेंटल पाइप ब्रैकेट बीम सपोर्ट भी कह सकते हैं
इसे हम स्पेशल पाइप सपोर्ट भी कह सकते हैं
यह सपोर्ट में तीन बीम लगाया गया है जो एक बीम वर्टिकल में है और एक बीम होरिजेंटल है और एक बीम डिग्री में है
डिग्री वाले बीम का कैलकुलेशन कैसे करेंगे
डिग्री वाले बीम का ट्रायंगल लेंथ कैलकुलेशन कैसे करेंगे
और डिग्री वाले बीम कादोनों साइड डिग्री कट बैक कैलकुलेशन कैसे करेंगे
How to fabricate such a pipe special support

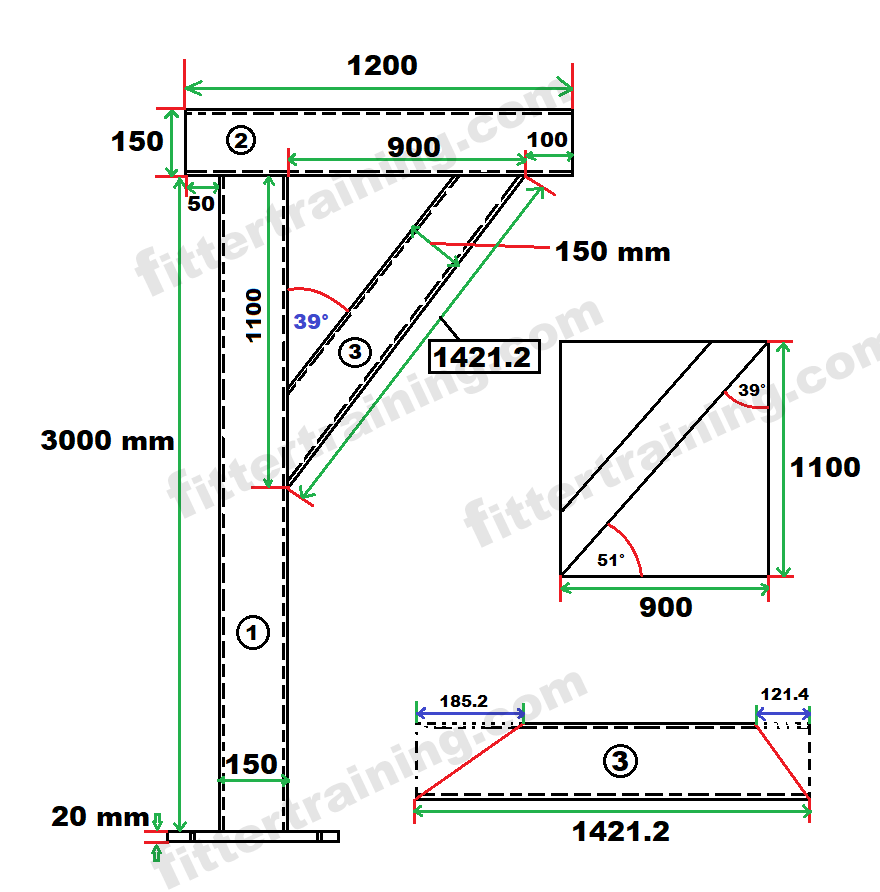

This drawing has been made to make this support through beam
This type of support can be made through I beam or U beam or H beam
We can also call it Horizontal Pipe Bracket Beam Support
We can also call it Special Pipe Support

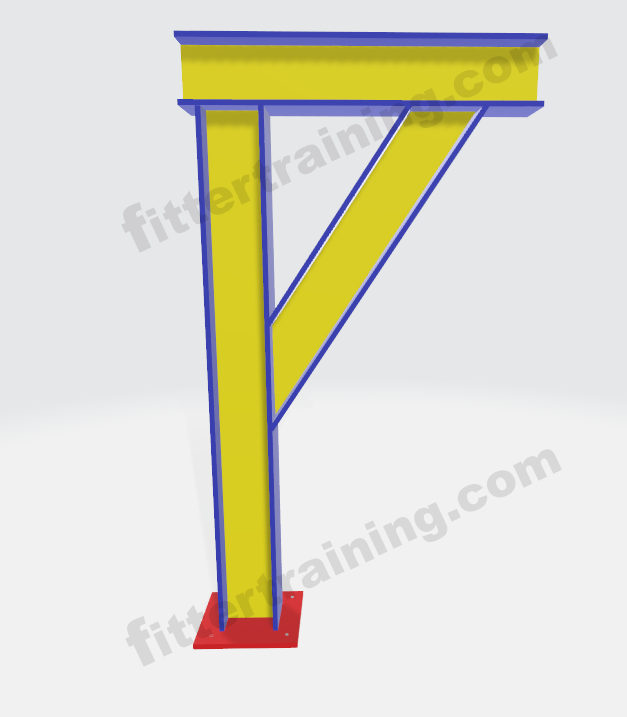

Three beams have been installed in this support, one beam is in vertical and one beam is horizontal and one beam is in degree
How will you calculate the degree beam
How will you calculate the triangle length of degree beam
And how will you calculate the degree cut back of both sides of degree beam
Vertical beam dimensions 3000 × 150 mm
Horizontal beam dimensions 1200 × 15 mm
degree bracket Dean fitting dimension
1100 mm vertical dimensions
900 mm horizontal dimensions
√( 1100^2 + 900^2 = 1421.2 mm triangle dimensions
डिग्री वाले बीम का लेंथ डायमेंशन इस तरह कैलकुलेशन करें
tan-1( 900 ÷ 1100 = 39° degree
और डिग्री वाला बीम जो ब्रैकेट लगा है उसका डिग्री इस तरह कैलकुलेशन करें
डिग्री वाले बीम का दोनों साइड कट बैक डाइमेंशन के लिए इस तरह कैलकुलेशन करें
900 mm × 1100 mm एक बॉक्स मार्किंग करें और लेआउट मार्किंग करें जिस तरह से डिग्री में बीम लगा हुआ है
39 डिग्री जो आया है वह ऊपर साइड में कटिंग होगा
90 – 39 = 51 degree
और 51 डिग्री नीचे साइड में कटिंगकिया जाएगा

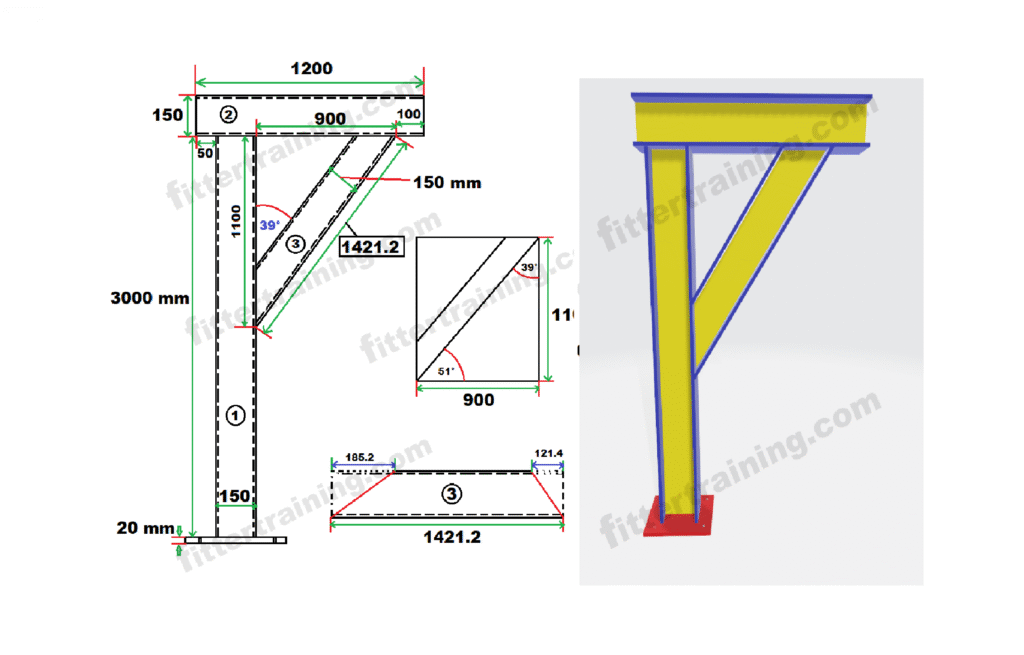

ड्राइंग में देख सकते हैं किस तरीका से डिजाइन बनाया गया हैआप बिल्कुल समझ चुके होंगे
डिग्री का बैक कैलकुलेशन
tan( 39 ) × 150 = 121.4 mm cut back
tan( 51 ) × 150 = 185.2 mm cut back
