structural beam face degree cutting formula

स्ट्रक्चरल बीम फेस डिग्री कटिंग फॉर्मूला

स्ट्रक्चरल स्टील बीम हो या चैनल हो या एंगल हो सब में यही फॉर्मूला काम करेगा डिग्री कटिंग करने के लिए

Structural Beam Face Degree Cutting Formula

Be it structural steel beam or channel or angle, the same formula will work for degree cutting.

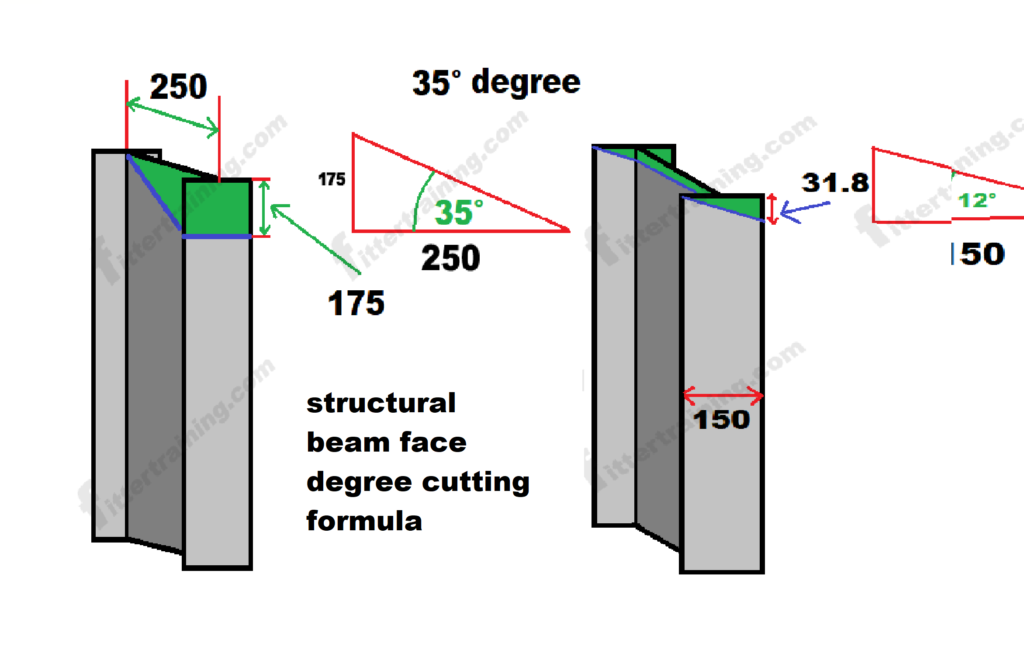

यह डिजाइन में बीम का फ्लेंज में डिग्री कटिंग किया गया है

इस तरह अगर कोई भी डिग्री में कटिंग करना हो जैसे देख सकते हैं इसमें 12 डिग्री में कटिंग किया गया है

बीम फ्लेंज डायमेंशन 150 mm है

This design has degree cutting of beam in flange

In this way, if cutting is to be done in any degree, as you can see, cutting has been done in 12 degrees.

Beam flange dimension is 150 mm

12° डिग्री degree

tan( 12 ) × 150 = 31.8 mm कट बैक cut back





यह डिजाइन में बीम का वेब में डिग्री कटिंग किया गया है

This design has degree cutting of beam into the web

बीम वेब डायमेंशन 250 mm  beam web dimensions

35° डिग्री degree

tan( 35 ) × 250 = 175 mm कट बैक cut back
