how to Rolling Fabrication Structural Base Plate to Beam

स्ट्रक्चरल बेस प्लेट टू बीम डिग्री रोलिंग फेब्रिकेशन फार्मूला

how to Rolling Fabrication Structural Base Plate to Beam

स्ट्रक्चरल बीम के साथ बेस प्लेट रोलिंग में फिटिंग कैसे करते हैं या फार्मूला बताया गया है

How to do Fitting in Rolling Base Plate with Structural Beam or Formula Explained

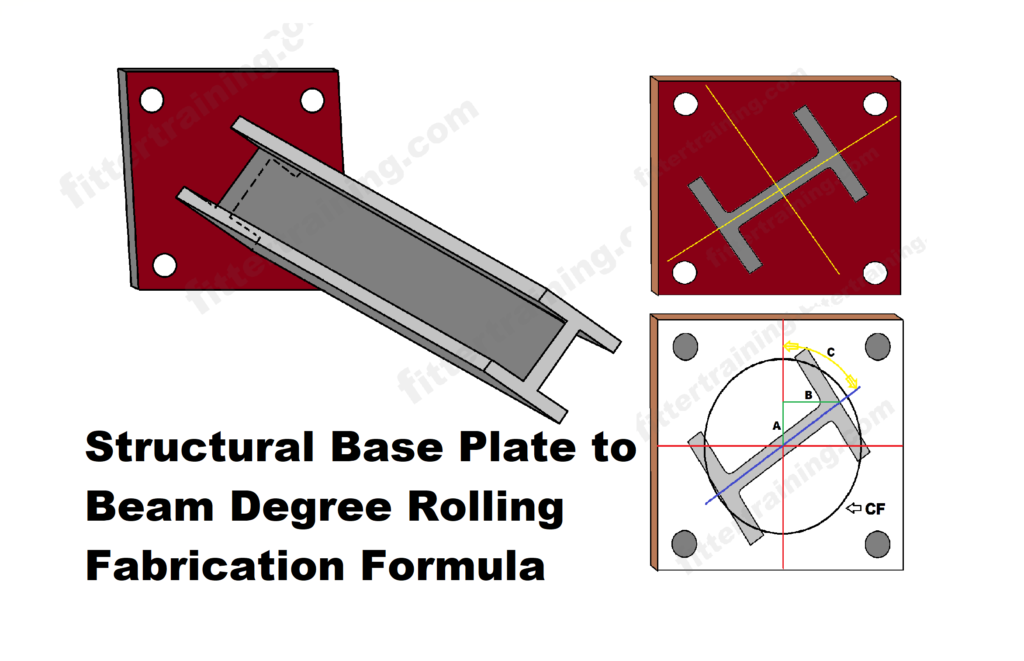

यह फोटो में देख सकते हैं किस डिजाइन में बेस प्लेट में बीम को रोलिंग में फिटिंग किया गया है

इस तरह फिटिंग कैसे करेंगे यह तरीका बताया गया है

It can be seen in the photo in which design the beam is fitted in rolling on the base plate.

Here’s how to do this fitting

यह बेस प्लेट के साथ जो बीम फिटिंग किया गया है यह बिल्कुल 90 डिग्री में है

अगर अलग डिग्री में जैसे रोलिंग में फिटिंग करना है तो कैसे करेंगे

The beam fitting with this base plate is exactly 90 degrees

If you have to do fitting in different degree like rolling then how will you do it?

75 डिग्री में फिटिंग करना हो या 65 डिग्री में फिटिंग करना हो या 45 डिग्री में फिट करना हो या

30 डिग्री में फिट करना बिल्कुल आसान फार्मूला फिटिंग कर सकते हैं

Fitting in 75 degree or Fitting in 65 degree or Fitting in 45 degree or

Can Fitting in 30 Degrees Absolutely Easy Formula Fitting

राउंड मार्किंग करके भी आप रोलिंग में फिटिंग कर सकते हैं

या ट्रायंगल मार्किंग करके रोलिंग में फिटिंग कर सकते हैं

राउंड मार्किंग करके अगर आप मार्किंग करना चाहते हैं तो आपको CF लेना होगा

You can also do the fitting in rolling by marking the round

Or can do fitting in rolling by marking triangle

If you want to mark by round marking then you have to take CF

CF × Degree ) ÷ 360 = C  dimension IN MM

अगर आप ट्रायंगल के जरिए मार्किंग करना चाहते हैं तो एक ट्रायंगल डिजाइन मार्किंग करें

और एक कोई भी डाइमेंशन ले जैसे A 150

If you want to mark through triangle then mark a triangle design

and take any dimension like A 150

tan( Degree ) × 150 = B dimension IN MM

tan( 60 ) × 150 = B  dimension 259 MM
