How to marking structural gusset plate slot hole

05/02/2022 fitter training

Spread the love

स्ट्रक्चरल गासेट प्लेट स्लाट होल मार्किंग कैसे करते हैं

How to marking structural gusset plate slot hole

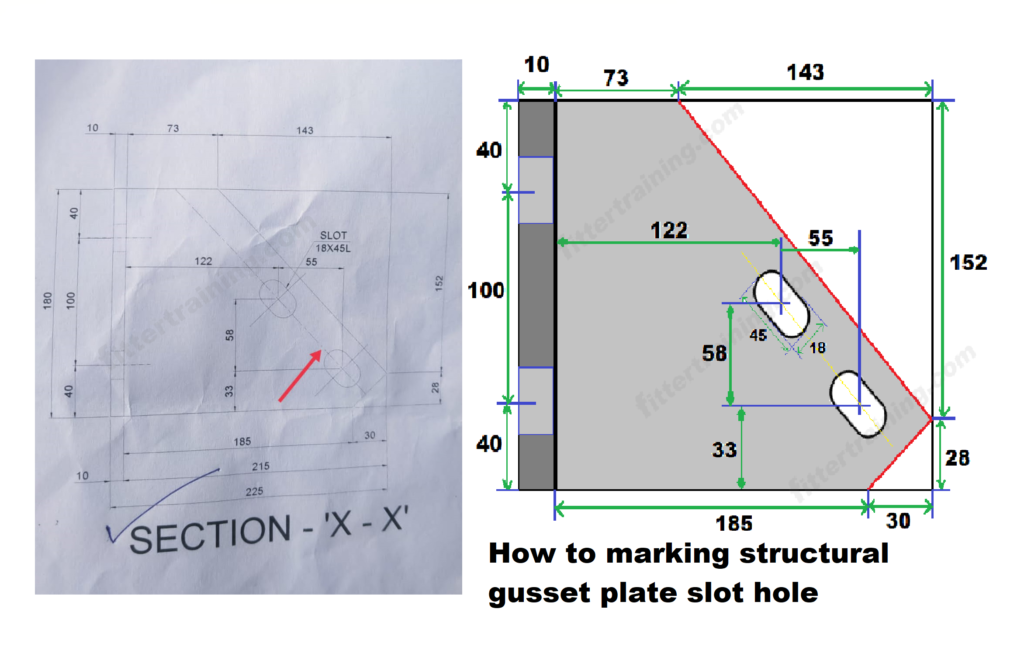

यह जो ड्राइंग देख रहे हैं स्ट्रक्चरल गासेट प्लेट का ड्राइंग है जो एक प्लेट के साथ जोड़ा गया है और दोनों प्लेट में होल किया गया है

बैक साइड में जो प्लेट है उसमें राउंड हॉल किया गया है

और जो कैसेट प्लेट है उसमें स्लॉट होल किया गया है

स्लॉट होल का सेंटर लाइन जो खींचा गया है उसका कोई जरूरत नहीं है सिर्फ आप सेंटर प्वाइंट मार्किंग करेंगे तो आपका सेंटर लाइन निकल जाएगा

The drawing you are seeing is a drawing of a structural gusset plate combined with one plate and holed in both plates

The plate on the back side has been hallowed round

and the cassette plate has a slotted hole

There is no need for the center line of the slot hole that has been drawn, only if you mark the center point, then your center line will come out.

इस डिजाइन में मार्किंग करना है Marking is to be done in this design

प्लेट के ऊपर सबसे पहले ए स्क्वायर मार्किंग करें ट्रायंगल मेजरमेंट करके

उसके बाद चारों साइड से जितना जितना डायमेंशन दिया गया है उतना उतना मार्किंग करें

उसके बाद स्लॉट होल का सेंटर पॉइंट का डायमेंशन दिया गया है वर्टिकल पोजीशन में और होरिजेंटल पोजिशन में वह भी मार्किंग करें

बैक साइड में जो प्लेट है उसमें चार हॉल रहेगा जिसका ड्राइंग में साइड भीयु नहीं दिया गया है एक साइड का वर्टिकल डायमेंशन सिर्फ दिया गया है और अपने ड्राइंग में देखेंगे होरिजेंटल डायमेंशन प्लेट का हॉल मार्किंग कर दिया गया होगा तो आप उसको देखकर मार्किंग कर सकते हैं
