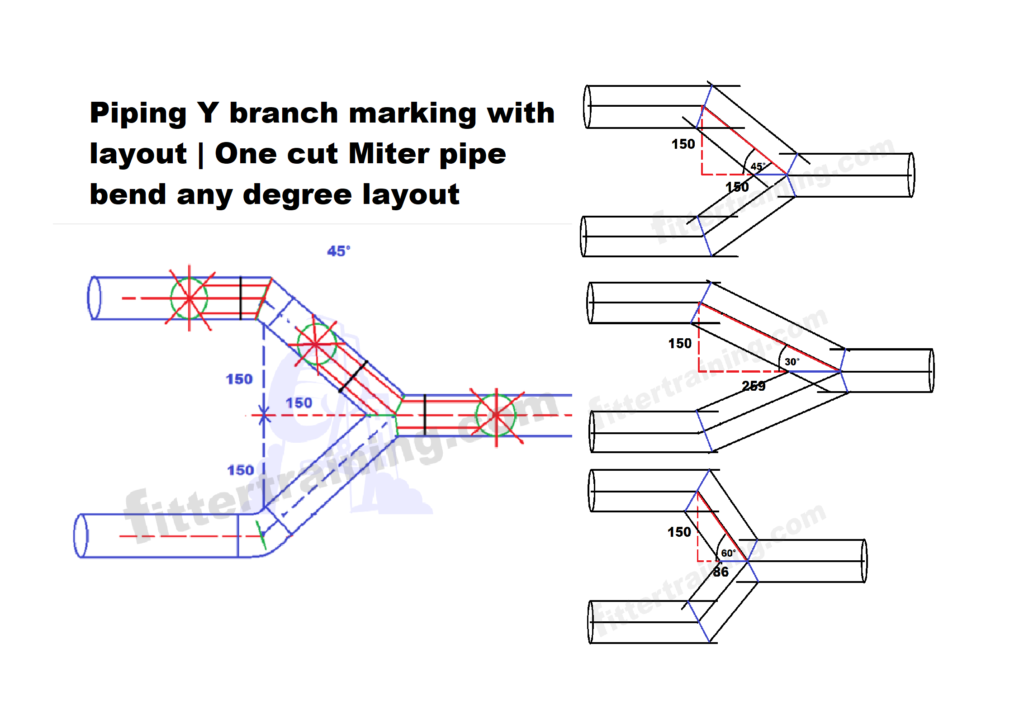

Y branch marking with layout

How to make piping Y branch any degree

One cut Miter pipe bend any degree layout

Y branch and miter bend cut back layout

Piping y branch template layout any degree

हैडर पाइप और ब्रांच पाइप का सेंटर लाइन लेआउट मार्किंग करें

एक पाइप के सेंटर लाइन से दूसरे पाइप के सेंटर लाइट तक मेजरमेंट करें

जिस तरह डिजाइन में दिखाया गया है 150 mm

ब्रांच पाइप के फेस से हैडर पाइप के फेस तक मेजरमेंट करें

जिस तरह डिजाइन में दिखाया 60° डिग्री का गया है 86 mm

Make center line layout marking of header pipe and branch pipe

Measure from the center line of one pipe to the center light of the other pipe.

150 mm as shown in design

Measure from the face of the branch pipe to the face of the header pipe

86 mm as shown in the design of 60° degree

ब्रांच पाइप और हैडर पाइप मेन सेंटर लाइन मार्किंग करने के बाद पाइप का आउटर डाइमेंशन मार्किंग करें OD

After marking branch pipe and header pipe main center line mark outer dimension of pipe OD

ब्रांच पाइप और हैडर पाइप आउटर डाइमेंशन मार्किंग करने के बाद डिग्री वाले पाइप का

आउटर डाइमेंशंस मार्किंग करें जिस प्रकार डिजाइन में दिखाया गया है

After marking branch pipe and header pipe outer dimension of degree pipe

Marking outer dimensions as shown in the design

जिस तरह यह डिजाइन में दिखाया गया है कट बैक निकालने के लिए पाइप का ग्राउंड मार्किंग करें और स्टेट लाइन मार्किंग करें और वहां से कट बैक मेजरमेंट करें

As it is shown in the design, do ground marking of the pipe and state line marking to remove the cut back and cut back measurement from there.
