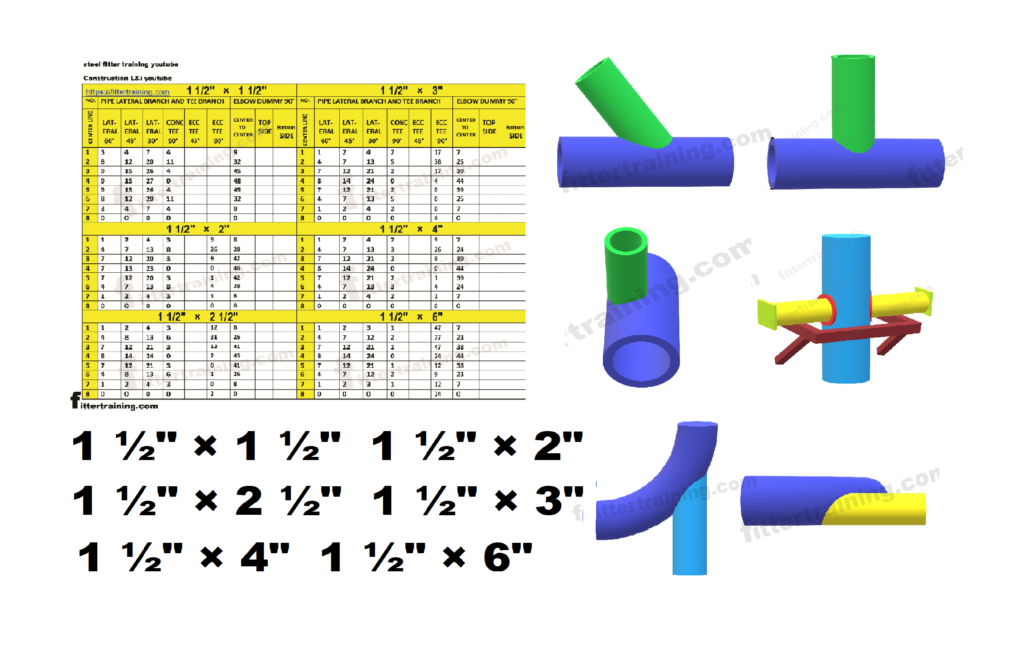

pipe tee branch lateral branch and dummy support cut back PDF chart

1 ½” × 1 ½”  1 ½” × 2″  1 ½” × 2 ½”  1 ½” × 3″  1 ½” × 4″  1 ½” × 6″

पाइप टी ब्रांच लेटरल ब्रांच और डमी सपोर्ट कट बैक पीडीएफ चार्ट के जरिए मार्किंग करें

Pipe Tee Branch Lateral Branch and Dummy Support Cut Back Marking Through PDF Chart

यह पीडीएफ चार्ट के जरिए 60° लेटरल ब्रांच 45° लेटरल ब्रांच और 30° लेटरल ब्रांच और 90 डिग्री टी ब्रांच मार्किंग कर सकते हैं

और पाइपिंग एल्बो डमी सपोर्ट सेंटर टू सेंटर कटबैक दिया गया है

मार्किंग करने का तरीका आप हमारे यूट्यूब चैनल पर वीडियो देख सकते हैं

Through this PDF chart you can do 60° Lateral Branch 45° Lateral Branch & 30° Lateral Branch and 90° T Branch Marking

and piping elbow dummy support center to center cutback is provided

You can watch the video on our youtube channel how to do the marking

pipe tee lateral branch and dummy support PDF chart | 1 ½" × 1 ½"  1 ½" × 2"  1 ½" × 2 ½"  1 ½" × 3"  1 ½" × 4"  1 ½" × 6"

पाइप थिकनेस स्टैंडर्ड क्लास लिया गया है

1 ½” × 1 ½”  1 ½” × 2″  1 ½” × 2 ½”  1 ½” × 3″  1 ½” × 4″  1 ½” × 6″

पीडीएफ चार्ट में सबसे ऊपर पाइप का साइज लिखा गया है इंच डायमेंशन में

No: 1 लाइन में सेंटर लाइन दिया गया है जैसे 8 सेंटर लाइन में मार्किंग करना है

No: 2 लाइन में लेटरल ब्रांच 60 डिग्री का कटबैक दिया गया है

No: 3 लाइन में 45 डिग्री लेटरल ब्रांच कटबैक दिया गया है

No: 4 लाइन में 30 डिग्री लेटरल ब्रांच कटबैक दिया गया है

No: 5 लाइन में 90 डिग्री पाइप टी ब्रांच का कट बैक दिया गया है

No: 6 लाइन में 45 डिग्री बॉटम पोजीशन ओडी टू ओडी ब्रांच का कटबैक बॉक्स बनाया गया है

लेकिन उसमें कटबैक नहीं दिया गया है क्योंकि यह पाइप स्मॉल बोर है

No: 7 लाइन में 90 डिग्री टी ब्रांच टॉप साइड या बॉटम साइड मार्किंग करने का कटबैक दिया गया है

No: 8 लाइन में एल्बो डमी सपोर्ट सेंटर टू सेंटर मार्किंग करने का कटबैक दिया गया है

No: 9 लाइन में एल्बो डमी सपोर्ट टॉप साइड मार्किंग करने का कटबैक दिया गया है

No: 10 लाइन में एल्बो डमी सपोर्ट बॉटम साइड मार्किंग करने का कटबैक दिया गया है

लेकिन यह स्मॉल बोर साइज है इसलिए इसमें एल्बो डमी सपोर्ट का टॉप साइड या बॉटम साइड का कटबैक नहीं दिया गया है

pipe branch dummy support 1

Pipe Thickness Standard Class Is Taken

1 ½” × 1 ½”  1 ½” × 2″  1 ½” × 2 ½”  1 ½” × 3″  1 ½” × 4″  1 ½” × 6″

The size of the pipe is written at the top of the PDF chart in inch dimension.

No: 1 line Center line has been given in  like marking is to be done in 8 center line

No: 2 line nd  has lateral branch 60 degree cutback

No: 3 line has 45 degree lateral branch cutback

No: 4 line has 30 degree lateral branch cutback

No: 5 line has a cut back of 90 degree pipe tee branch

No: 6 Line 45 Degree Bottom Position OD to OD Cutback Branch Box Made

But cutback has not been given in it yet because this pipe is small bore.

No: 7 Line has cutback for marking 90 degree T branch top side or bottom side

No: 8 Line has cutback for marking elbow dummy support center to center

No: 9 Line has cutback for marking elbow dummy support top side

No: 10 line has cutback for marking elbow dummy support bottom side

But it is small bore size so it does not have cutback on top side or bottom side of elbow dummy support

मार्किंग करने का तरीका जिस तरह यह लेआउट मार्किंग किया गया है सेम वैसे ही पाइप के ऊपर सेंटर लाइन मार्किंग करें

जितना सेंट्रल लाइन में दिया गया है जैसे यह पीडीएफ चार्ट में 8 सेंटर लाइन दिया गया है तो 8 सेंटर लाइन मार्किंग करें

और उसके बाद कटबैक जो डायमेंशन दिया गया है वह एक-एक करके मार्किंग करें

Marking Method: Marking the center line above the pipe the same way as this layout marking is done

As much as it is given in the central line like 8 center lines have been given in this PDF chart, then mark 8 center lines

And after that mark the dimensions given as cutback one by one
