pipe erection training northing easting pipe rack coordination
pipe erection training north south west east pipe rack coordination
प्लांट के अंदर पाई इरेक्शन कैसे करते हैं पाइप एलाइनमेंट कैसे करते हैं
इस तरह पाइप इरेक्शन कर रहे हैं और पाइप का 90 कैसे चेक करेंगे
पाइप का वेटिकन पाई तो स्पीड लेवल के जरिए चेक कर सकते हैं लेकिन जो पाइप होरिजेंटल में है उसका 90 कैसे चेक करेंगे रोलिंग
In this way the pipe is doing the erection and how will you check the 90 of the pipe?
Vatican pie of pipe can be checked through speed level but how to check 90 of pipe which is in horizontal rolling
पाइप ड्राइंग में इस तरह कोडिनेट और नॉर्थिंग ईस्टिंग दिया रहता है उसके हिसाब से हम पाइप को एलिमेंट करेंगे
In the pipe drawing, in this way the coordinate and northing easting are given, according to that we will element the pipe.

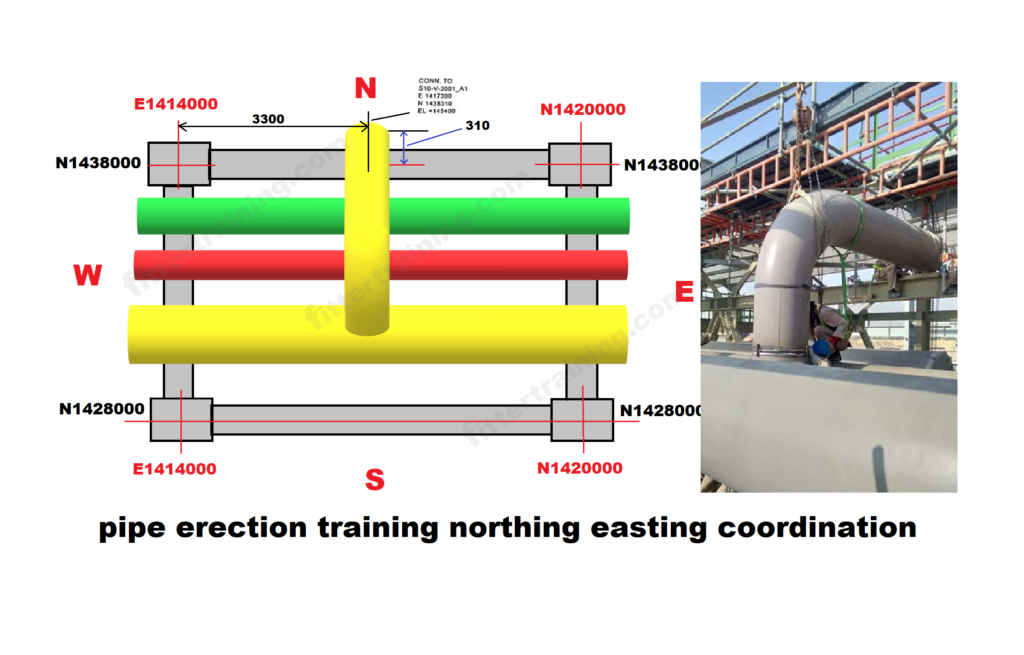

इस तरह पाइप रैक में कॉलम का नॉर्थिंग ईस्टिंग एलिवेशन डाइमेंशन चेक करेंगे कि वह कॉलम का कितना नॉर्थिंग ईस्टिंग डायमेंशन है
इस तरह से पाइप का नॉर्थिंग ईस्टिंग कॉलम के नॉर्थिंग ईस्टिंग में मिलेंगे उस से कितनी दूरी पर हमारा पाइप सेंटर आ रहा है
और एलिवेशन चेक करेंगे कि जो बीम पर रेस्ट हो रहा है उस से कितनी ऊंचाई पर हमारा पाइप आ रहा है
कॉलम के नॉर्थिंग डायमेंशन से अगर पाइप का नॉर्थिंग डायमेंशन ज्यादा है तो पाइप नॉर्थ के तरफ जाएगा
अगर डायमेंशन माइनस में है तो साउथ के तरफ पाइप जाएगा
कॉलम के ईस्टिंग डायमेंशन से अगर पाइप का ईस्टिंग डायमेंशन ज्यादा है तो पाइप ईस्ट के तरफ जाएगा
अगर डायमेंशन माइनस में है तो वेस्ट के तरफ पाइप जाएगा
बीम के टॉप एलिवेशन से अगर पाइप का एलिवेशन ज्यादा है तो बीम के ऊपर जाएगा अगर बीम के एलिवेशन से पाइप का एलिवेशन कम है तो पाइप बीम के नीचे की तरफ जाएगा
In this way the north easting elevation dimension of the column in the pipe rack will be checked that how much north easting dimension of the column is
In this way the northing easting of the pipe will meet at the northing easting of the column, at what distance from that our pipe center is coming
And the elevation will check that at what height our pipe is coming from the beam which is resting on it.
If the northing dimension of the pipe is more than the northing dimension of the column, then the pipe will move to the north.
If the dimension is minus then the pipe will go towards South.
If the easting dimension of the pipe is more than the easting dimension of the column, then the pipe will move to the east.
If the dimension is minus then the pipe will go to the west
If the pipe’s elevation is higher than the beam’s top elevation, it will go up the beam. If the pipe’s elevation is less than the beam’s elevation, then the pipe will go to the bottom of the beam
