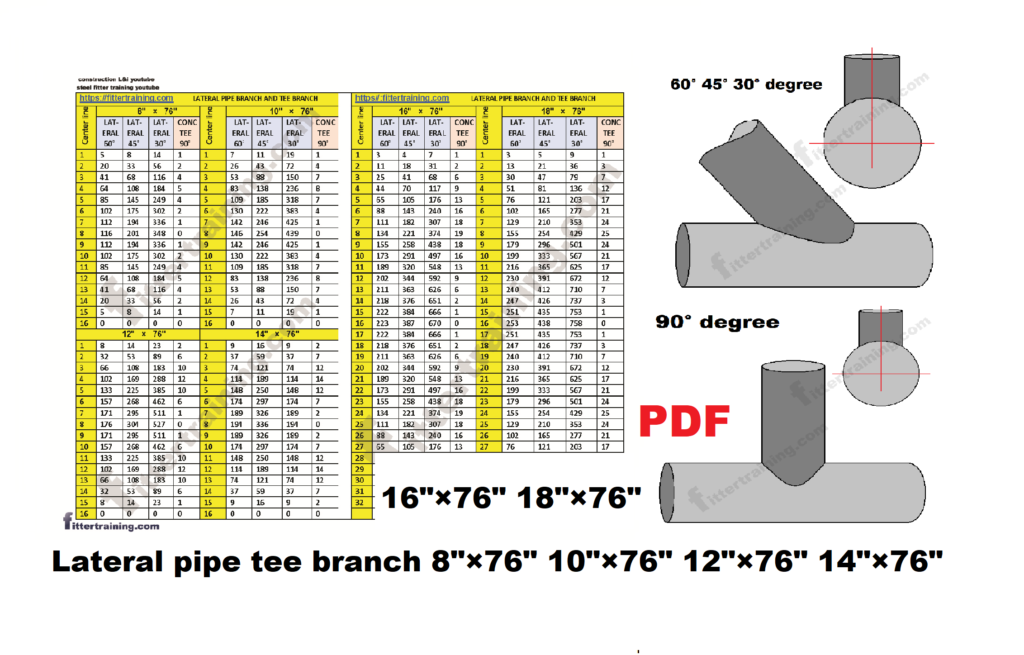

Lateral pipe tee branch 8″×76″ 10″×76″ 12″×76″ 14″×76″ 16″×76″ 18″×76″
Lateral pipe tee branch 8″×76″ 10″×76″ 12″×76″ 14″×76″ 16″×76″ 18″×76″ PDF chart
Lateral Pipe Branch & Tee Branch Unequal 90° 60° 45° 30°
लेटरल पाइप ब्रांच और टी ब्रांच अनइक्वल 90 डिग्री 60 डिग्री 45 डिग्री 30 डिग्री
पीडीएफ चार्ट कट बैक दिया गया है
और पीडीएफ चार्ट के जरिए मार्किंग करने का तरीका
लेटरल ब्रांच टी ब्रांच कट बैक पीडीएफ चार्ट फ्री डाउनलोड कर सकते हैं नीचे डाउनलोड लिंक दिया गया है
सेंटर टू सेंटर लेटरल पाइप ब्रांच और टी ब्रांच का कट बैक दिया गया है
पहला लाइन में सेंटर लाइन नंबर दिया गया है
और यह 16 32 सेंटर लाइन में दिया गया है
lateral pipe branch 60 degree 45 degree 30 degree
Pipe TEE branch 90 degree
Lateral Pipe Branch & Tee Branch Unequal 90° & 60° & 45° & 30°
PDF chart Cut back is given
And how to do marking through PDF chart
Can Download Lateral Branch T Branch Cut Back PDF Chart Free Download Link Is Given Below
The cut back of center to center lateral pipe branch and tee branch is given
The center line number is given in the first line
and it is given in 16 32 center line
Branch pipe Stranded schedule
heard pipe Stranded schedule
16 center line
32 center line
Center to center Lateral Pipe Branch & Tee Branch
अलग-अलग पाइप का साइज लिया गया है
Different pipe sizes are taken
Branch pipe 8″ inch heard pipe 76″ inch
Branch pipe 10″ inch heard pipe 76″ inch
Branch pipe 12″ inch heard pipe 76″ inch
Branch pipe 14″ inch heard pipe 76″ inch
Branch pipe 16″ inch heard pipe 76″ inch
Branch pipe 18″ inch heard pipe 76″ inch
( 1 ) 16 center line 32 center line
( 2 ) Lateral pipe branch 60° degree
( 3 ) Lateral pipe branch 45° degree
( 4 ) Lateral pipe branch 30° degree
( 5 ) tee pipe branch 90° degree
यह बिग बोर पाइप डाया का कट बैक बनाया गया है अगर आपको ए स्मॉल बोर पाइप साइज में चाहिए कट बैक पीडीएफ चार्ट तो हमारे पुराने वेबसाइट पर विजिट करें वहां से आपको ऑल साइजेस में कट बैक पीडीएफ चार्ट मिल जाएगा
This is a cut back of Big Bore Pipe Dia If you want cut back pdf chart in a small bore pipe size then visit our old website from there you will get cut back pdf chart in all sizes
Small bore pipe branch all size link
👉 https://fabricatorguide.com/category/pipe-branch-elbow-dummy-pdf-chart/
Big Bore pipe branch all size link
👉https://fabricatorguide.com/category/lateral-pipe-branch-and-tee-branch/
पीडीएफ चार्ट डाउनलोड लिंक पर क्लिक करेन और डाउनलोड करें
जिस तरीके से यह लेआउट में मार्किंग करने का तरीका बताया गया है सेम ऐसे ही आपको मार्किंग करना है
सबसे पहले पाइप के ऊपर सेंटर लाइन मार्किंग कर लेना है जितना सेंटर लाइन में कट बैक दिया गया है
उसके बाद पाइप के ऊपर एक ग्राउंड मार्किंग करना है देख लेना है कि सबसे लोंग डायमेंशन कितना दिया गया है पीडीएफ चार्ट में
उसके बाद 1 से स्टार्ट करना है और एक एक करके कट बैक जो आंसर दिया गया है वह मार्किंग कर देना है
उसके बाद एक पट्टी के जरिए सभी मार्किंग को एक से दूसरे के साथ मिला देना है देख सकते नीचे लेआउट में किस तरीका से डिजाइन बनाया गया है
The way in which the way of marking is described in this layout, you have to do the marking in the same way.
First of all, mark the center line above the pipe, as much as the cut back has been given in the center line.
After that a ground marking has to be done on the pipe, it is to be seen that the longest dimension is given in the PDF chart.
After that you have to start from 1 and mark the answer given as cut back one by one.
After that all the markings have to be merged with each other through a strip, you can see how the design is made in the layout below.
मार्किंग करने का तरीका हमारे यूट्यूब चैनल पर बताया गया है किस तरीका से मार्किंग करना है यह पीडीएफ चार्ट के जरिए
The way of marking has been told on our YouTube channel, how to mark it through PDF chart.
