How to Make 90° Miter Cut Elbow with formula

Miter cut pipe elbow formula

Miter cut pipe bend formula 90 degree

How to fabricate miter cut pipe elbow

Pipe mitered elbow formula

90 डिग्री माइटर कट एल्बो फॉर्मूला के जरिए कैसे बनाते हैं

3 कट और 4 पीस में  या फिर चाहे जितना कट में बनाना हो

रेडियस डाइमेंशन के हिसाब से माइटर कट एल्बो कैसे बनाते है फार्मूला के जरिये

How to make a miter cut elbow according to the radius dimension using the formula

90 degree miter cut elbow formula

3 cut 4 piece 8 and 16 center line calculation

1600 mm Radius

जितना कट में माइटर कट बनाना हो,  एल्बो डिग्री को उतना कट से डिवाइड करें

First step  90 degree ÷ 3 = 30 degree

3 cut  30 degree 30 degree 30 degree

2 Middle piece

2 Side piece

Pipe size  42 inch

1600 mm Elbow Radius

माइटर कट एल्बो मिडिल पीस और साइड पीस कैलकुलेशन फार्मूला

Formula for Calculation Miter Cut Elbow Middle Piece and Side Piece

90 degree ÷ 3 = 30° degree

Miter cut degree 30° ÷ 2 = 15°

Elbow radius 1600 × 2 = 3200

Sin( 15° ) × 3200 = 828  Middle Piece

828 ÷ 2 = 414 mm  Side Piece

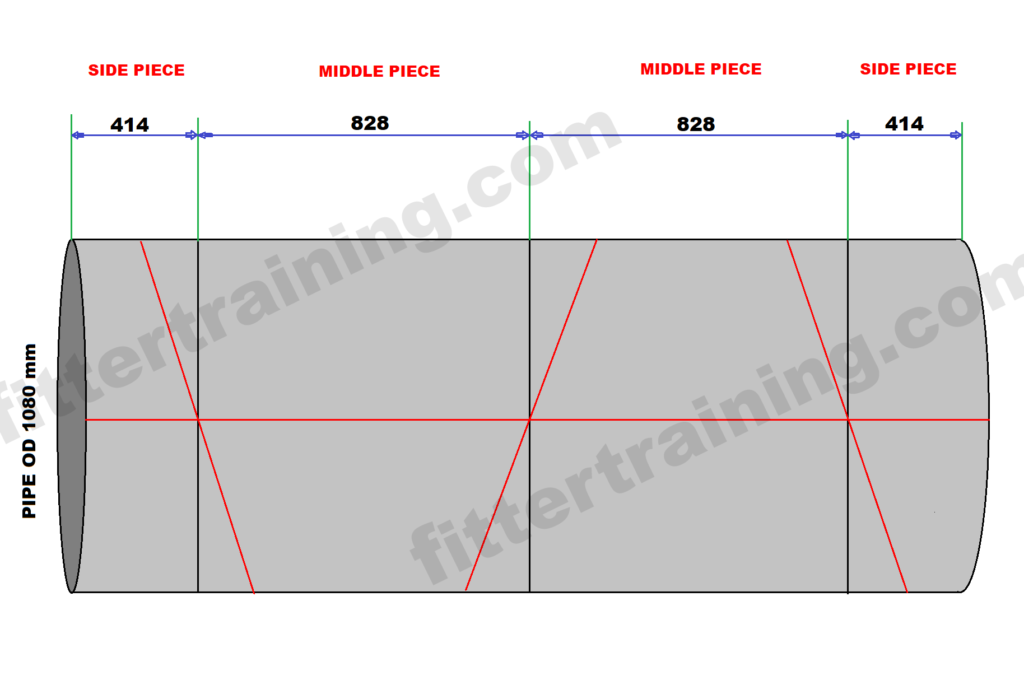

पाइप के ऊपर 4 सेंटर लाइन में मार्किंग करने का तरीका

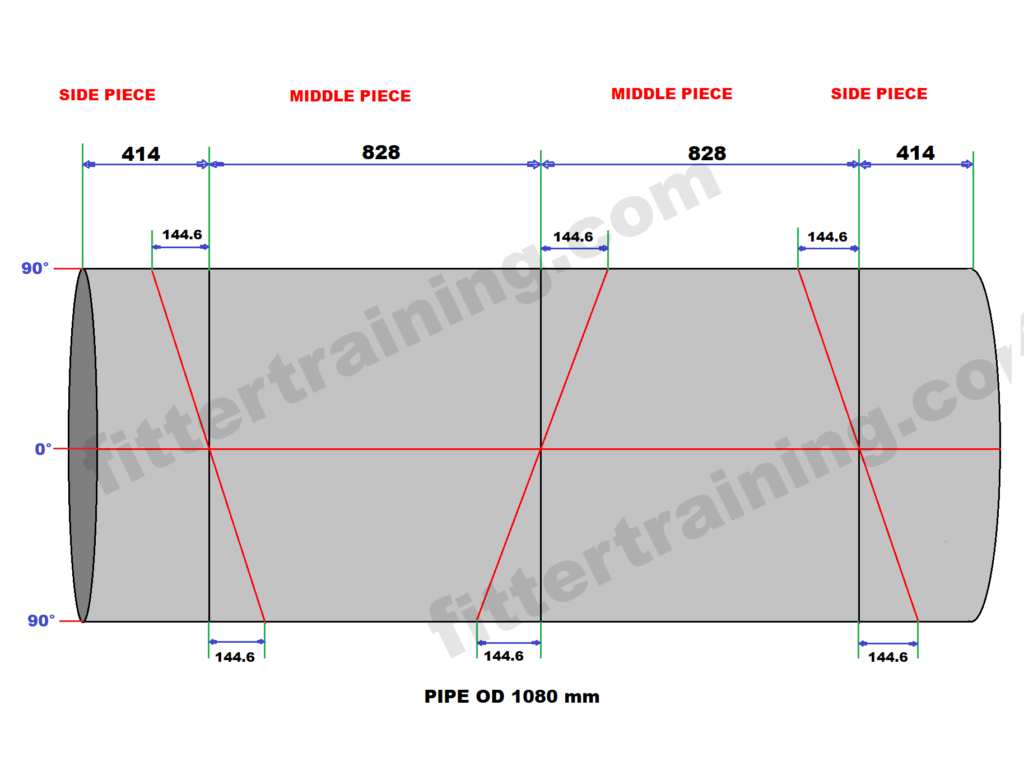

Miter cut elbow 4 Center line marking cut back calculation

90° ÷ 3 = 30° degree

Miter cut degree  30° ÷ 2 = 15°

tan( 15 ) × pipe OD 1080 = 289 ÷ 2 = 144.6

90 डिग्री सेंटर लाइन कट बैक डाइमेंशन  144.6 mm

90 degree center line cut back dimensions 144.6 mm

पाइप के ऊपर 8 सेंटर लाइन में मार्किंग करने का तरीका

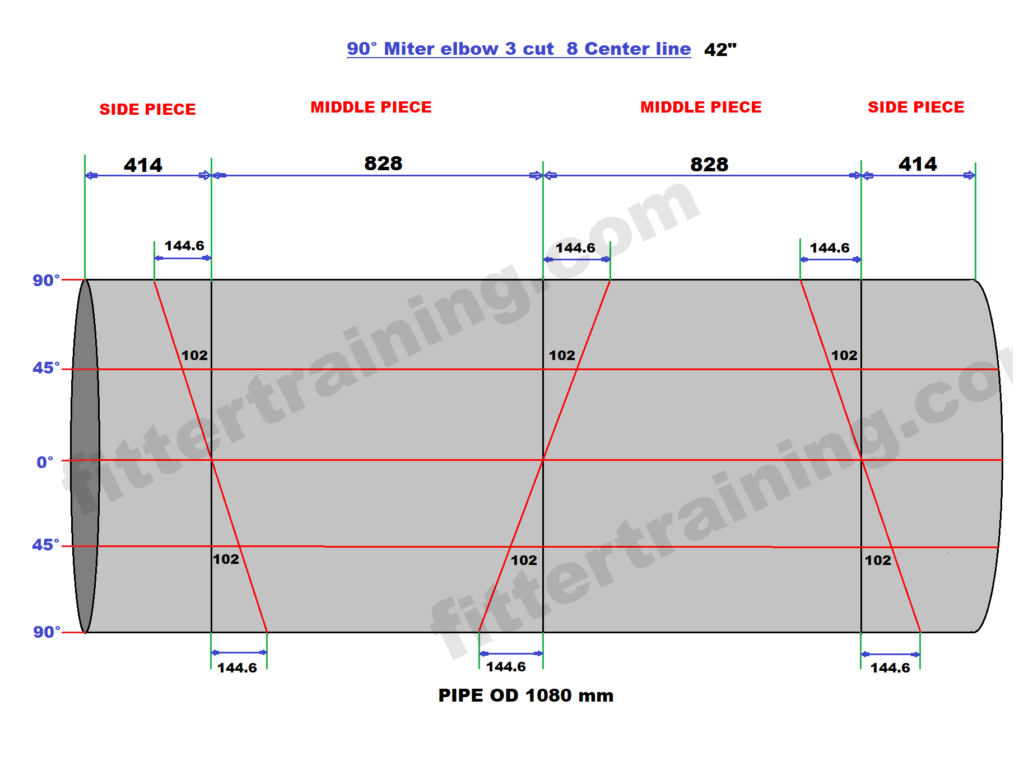

Miter cut elbow 8 Center line marking cut back calculation

90° ÷ 3 = 30° degree

Miter cut degree  30° ÷ 2 = 15°

tan( 15 ) × pipe OD 1080 = 289 ÷ 2 = 144.6

90 डिग्री सेंटर लाइन कट बैक डाइमेंशन  144.6 mm

90 degree center line cut back dimensions 144.6 mm

Sin( 45 ) × 144.6 = 102.2 mm

45  degree center line cut back marking

पाइप के ऊपर 16 सेंटर लाइन में मार्किंग करने का तरीका

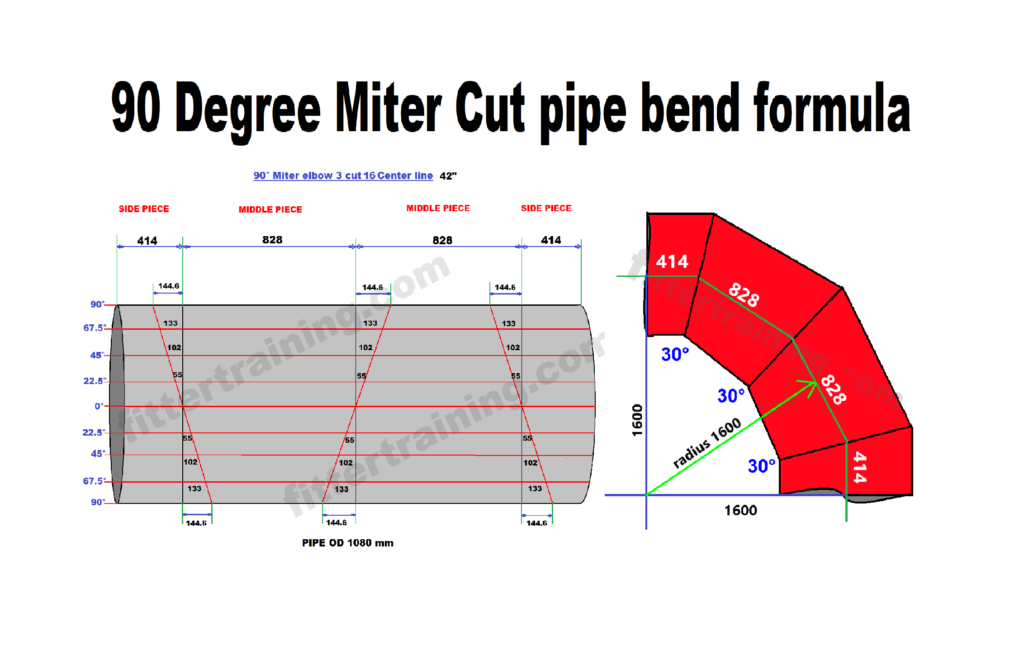

Miter cut elbow 16 Center line marking cut back calculation

90° ÷ 3 = 30° degree

Miter cut degree  30° ÷ 2 = 15°

tan( 15 ) × pipe OD 1080 = 289 ÷ 2 = 144.6

90 डिग्री सेंटर लाइन कट बैक डाइमेंशन  144.6 mm

90 degree center line cut back dimensions 144.6 mm

Sin( 22.4 ) × 144.6 = 55.3 mm

Sin( 45 ) × 144.6 = 102.2 mm

Sin( 67.5 ) × 144.6 = 133.5 mm

22.5  degree center line cut back dimensions 55.3 mm

45  degree center line cut back dimensions 102.2 mm

67.5  degree center line cut back dimensions 133.5 mm

90  degree center line cut back dimensions 144.6 mm

इस तरह से कैलकुलेशन करें और मार्किंग करें

पाइप को कटिंग करने से पहले सेंटर पंच मार लेना हैं

इस तरह से 2 मिडिल पीस ओर 2 साइड पीस बनके रेडी हो जायगा

सभी पीस को चौड़े वाले भाग को एक साइड मिला देना हैं

Calculate and mark as follows:

Before cutting the pipe, center punch it.

This will create two middle pieces and two side pieces.

All the pieces must be joined at the widest point on one side.
