Pipe fabrication training | pipe fitting length calculation

Pipe fabrication training  How to pipe fitting length calculation

पाइप फैब्रिकेशन करने के लिए पाइप का लेंथ कितना मार्किंग करें और कितना कटिंग करें यह तरीका बताया गया है

जब हम पाइप फैब्रिकेशन करते हैं तो ड्राइंग में जो डायमेंशन दिया रहता है पाइप का फिटिंग्स माइनस करके हमें पाइप में कितना मार्किंग करना चाहिए

पाइप में हम कितना प्लस करेंगे या फिर माइनस करेंगे ताकि कटिंग और ग्राइंडिंग करने के बाद पाइप का डायमेंशन उतना मिल जाना चाहिए

To do pipe fabrication, how much marking the length of the pipe and how much to cut, this method has been told.

When we do pipe fabrication, then the dimensions given in the drawing, minus the fittings of the pipe, how much marking should we do in the pipe

How much will we do plus or minus in the pipe so that after cutting and grinding, the dimensions of the pipe should match

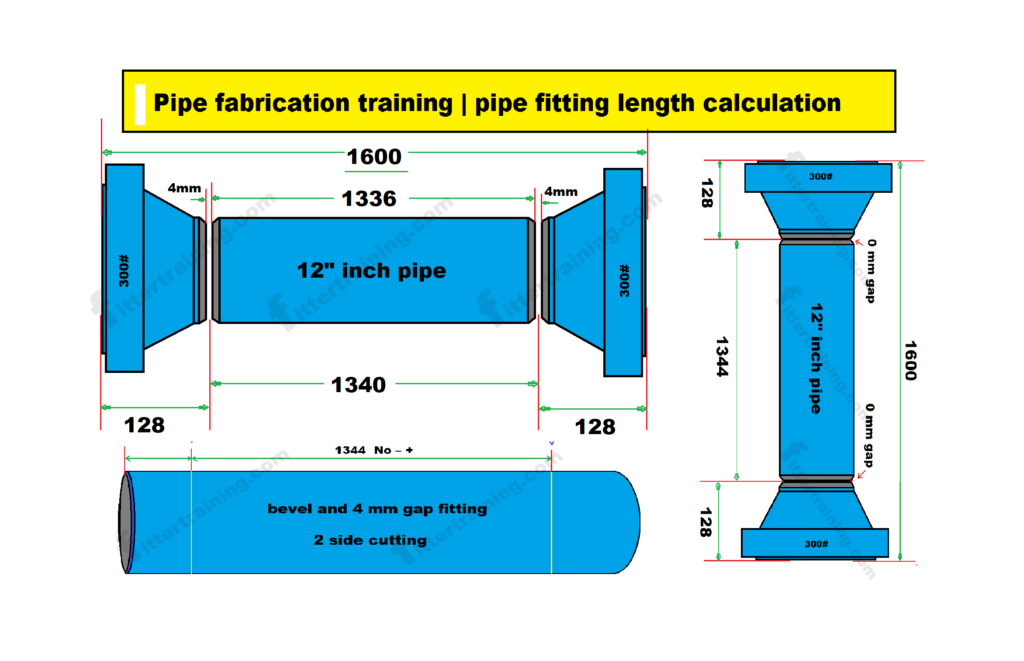

यह स्पूल का टोटल लेंथ 1600 एमएम है

और 12 इंच का पाइप लिया गया है

12 इंच और 300#  क्लास का फ्लेंज लिया गया है जिसका डायमेंशन 128 mm है

और दोनों फ्लेंज में 4 एमएम गैप रखा गया है

वेल्डिंग के सेंटर टू सेंटर डायमेंशन  1340 mm  दिया गया है

फ्लेंज डाइमेंशंस और गैप डायमेंशन माइनस करके पाइप का लेंथ 1336 mm दिया गया है

पाइप कटिंग करने के लिए पाइप का लंबाई कितना रखेंगे की पाइप ग्राइंडिंग करने के बाद छोटा ना हो

पाइप को अगर गैस कटर से कटिंग कर रहे हैं 2 एमएम या 3 एमएम प्लस कर लेना है जितना डायमेंशन आया है कैलकुलेशन करने के बाद

तो देख सकते हैं साइड में पाइप के ऊपर मार्किंग किया गया है 1338 एमएम कटिंग और ग्राइंडिंग करने के बाद यह 1336 एमएम हो जाएगा

The total length of the spool is 1600 mm

and 12 inch pipe is taken

12 inch and 300# class flange is taken whose dimension is 128 mm

And 4 mm gap is kept in both the flanges

The center to center dimension of welding is given as 1340 mm.

Minus the flange dimensions and gap dimensions, the pipe length is given as 1336 mm

How much length of pipe should be kept for pipe cutting so that the pipe does not get shortened after grinding

If you are cutting the pipe with a gas cutter, then 2 mm or 3 mm plus has to be done as per the dimension obtained after calculation.

So you can see the marking on the side of the pipe is 1338 mm, after cutting and grinding it will become 1336 mm.

without gap pipe fitting pipe dimension marking

अगर इस तरह पाइप में बिना गैप दिए ही फिट कर रहे हैं तो उसमें आपको कितना पाइप का लंबाई रखना है वह इस ड्राइंग में बताया गया है

यह स्पूल का टोटल लेंथ 1600 एमएम है

और 12 इंच का पाइप लिया गया है

12 इंच और 300#  क्लास का फ्लेंज लिया गया है जिसका डायमेंशन 128 mm है

और पाइप का लेंथ डायमेंशन 1344 mm लिया गया है

अब पाइप कटिंग करने के लिए हमें पाइप के ऊपर कितना प्लस करके मार्किंग करना होगा

If you are fitting the pipe like this without giving any gap, then how much pipe length you have to keep in it, it has been told in this drawing.

This spool has a total length of 1600 mm

and 12 inch pipe is taken

12 inch and 300#  class flange has been taken, which has a dimension of 128 mm

And the length dimension of the pipe is taken as 1344 mm

Now to do pipe cutting, we have to mark how much plus on the pipe

अगर पाइप में दोनों साइड कटिंग आ रहा है तो इस तरह आप 4 mm प्लस करेंगे और मार्किंग करेंगे

अगर पाइप में एक साइड ही कटिंग आ रहा है तो आप पाइप में सिर्फ 2 mm प्लस करेंगे और मार्किंग करेंगे

यह जो डायमेंशन बताया गया है बिना गैप दिए ही फिटिंग करने का डाइमेंशन बताया गया है गैप 0 एमएम रहेगा

बिना गैप का ही वेल्डिंग किया जाएगा इसमें इसीलिए यह डायमेंशन इतना बताया गया है

If both side cutting is coming in the pipe then in this way you will do 4 mm plus and mark

If only one side of the pipe is cutting, then you will only add 2 mm to the pipe and mark it.

The dimension that is mentioned is the dimension of fitting without giving the gap, the gap will be 0 mm.

Welding will be done without gap, that is why this dimension has been told so much
