how to calculate miter cut pipe any degree

माइटर कट पाइप डिग्री कैलकुलेशन कैसे करते हैं

माइटर कट बैंड रेडियस कैलकुलेशन कैसे करते हैं

how to calculate miter cut pipe degree

how to calculate miter cut band radius

इस तरह से एक पाइप सीधा और एक पाइप डिग्री में आया हो तो बीच में माइटर कट बैंड का डिग्री कैसे चेक करेंगे

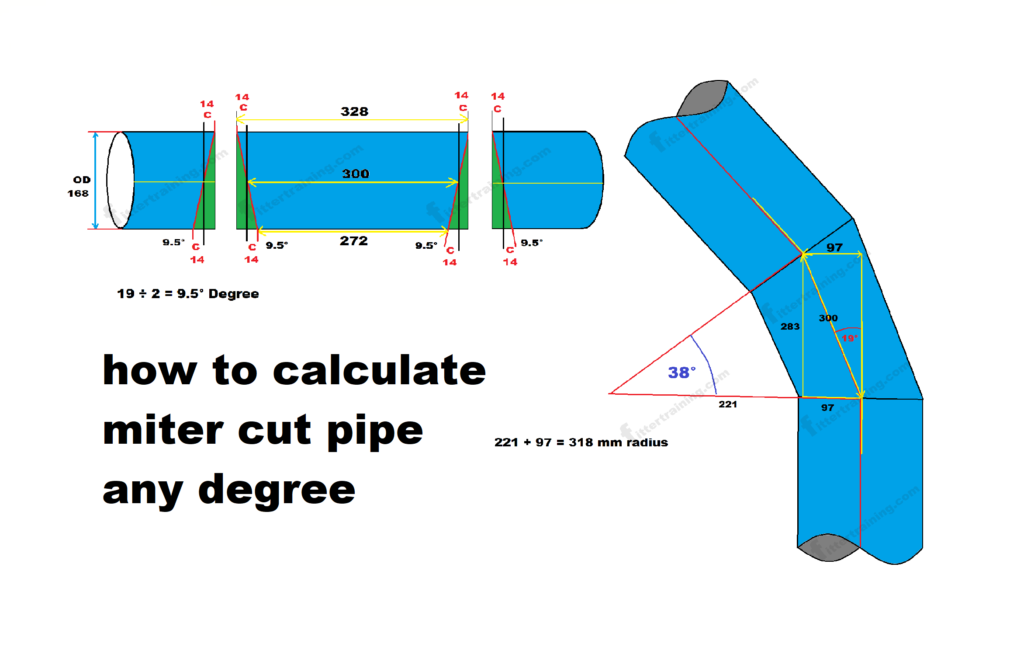

ड्राइंग में देख सकते हैं किस तरीका से दो डायमेंशन चेक किया गया है 300 mm और  97 mm

पाइप के सेंटर में लाइन डोरी लगाकर चेक कर सकते हैं 97 mm

और पाइप के सेंटर सेंटर डायमेंशन चेक कर सकते हैं 300 mm

डिग्री फार्मूला

Sin( 97 ) × 300 = 19° degree

In this way, if one pipe is straight and one pipe has come in degree, then how will you check the degree of miter cut band in the middle?

In the drawing, you can see how two dimensions have been checked 300 mm and 97 mm.

97 mm can be checked by placing a line string in the center of the pipe.

And can check the center dimension of the pipe 300 mm

degree formula

Sin( 97 ) × 300 = 19° degree

माइटर कट बैंड रेडियस कैलकुलेशन कैसे करते हैं

221 रेडियस डायमेंशन कैसे निकाला गया है

221 + 97  = 318

how to calculate miter cut band radius

How is the 221 Radius Dimension Determined?

19° × 19° = 38°

Cos( 19 ) × 300 = 283 mm

tan( 38 ) × 283 = 221 mm

221 + 97  = 318 Radius Dimension



2 कट 1 पीस में यह माइटर कट बैंड बनाया गया है

और माइटर कट 19 डिग्री में आ रहा है दोनों साइड

This miter cut band is made in 2 cuts 1 piece

miter band any degree marking formula

And the miter cut is coming in 19 degree on both sides

19° ÷ 2 =  9.5° Degree

Pipe OD 168 MM

tan( 9.5 ) × 168 = 28.11 ÷ 2 = 14 mm ( C )

300 + 28 = 328 pipe length

8 सेंटर लाइन और 16 सेंटर लाइन में मार्किंग करने के लिए हमारे यूट्यूब चैनल पर फार्मूला बताया गया है

The formula for marking 8 center line and 16 center line is given on our youtube channel
