how much direction in isometric pipe drawing

आइसोमेट्रिक पाइप ड्राइंग में कितना डायरेक्शन होता है

पाइप फिटर और फैब्रिकेटर इंटरव्यू में इस तरीका का सवाल आपसे पूछा जा सकता है कि आइसोमेट्रिक ड्रॉइंग में कितना डायरेक्शन होता है

What is the direction in isometric pipe drawing?

In a pipe fitter and fabricator interview, you may be asked this method, how many directions are there in isometric drawings?

यह ड्राइंग में आप देख सकते हैं किस तरीका से डायरेक्शन बताया गया है

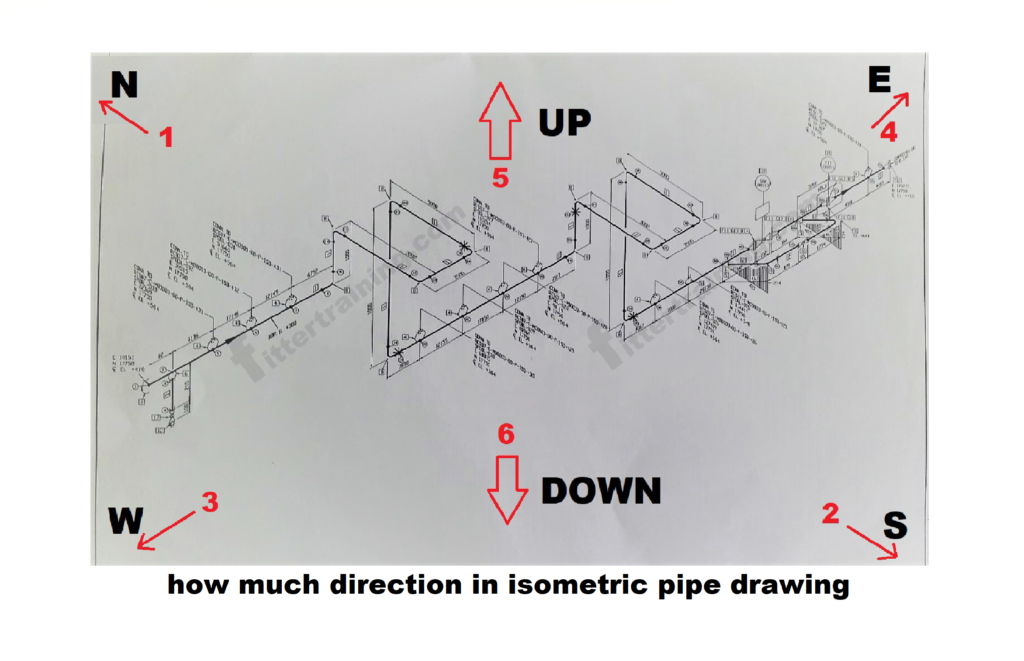

पश्चिम पूरब दक्षिण उत्तर और ऊपर और नीचे यह सब मिलाकर  6 डायरेक्शन होता है

In this drawing you can see how the direction is given.

West east south north and up and down together all this is 6 direction

( 1 ) north

( 2 ) south

( 3 ) west

( 4 ) east

( 5 ) up

( 6 ) down

आइसोमेट्रिक पाइप ड्राइंग दिशा कैसे पढ़ें

जहां पर एंड कैप लगा है अगर हम वहां से लाइन को स्टार्ट करते हैं डायरेक्शन देखना तो किस तरीका से यह लाइन का डायरेक्शन दे रहा है

वेस्ट से ईस्ट जा रहा है लाइन उसके बाद  ऊपर की तरफ जा रहा है

उसके बाद लाइन एल्बो लगाकर साउथ की तरफ गया और उसके बाद एल्बो लगाकर लाइन ईस्ट की तरफ गया

उसके बाद एल्बो लगाकर लाइन नोट की तरफ गया और एल्बो लगाकर लैंड डाउन के तरफ गया

उसके बाद एल्बो लगाकर लाइन ईस्ट की तरफ गया उसके बाद एल्बो लगाकर लाइन अप के तरफ गया

उसके बाद एल्बो लगाकर लाइन साउथ के तरफ गया और उसके बाद एल्बो लगाकर लाइन ईस्ट की तरफ गया

उसके बाद एल्बो लगाकर लाइन नॉर्थ के तरफ गया उसके बाद एल्बो लगाकर लाइन डाउन की तरफ गया

उसके बाद एल्बो लगाकर लाइन ईस्ट तरफ गया और बीच में वेल्डोलेट लगाकर लाइन रोलिंग में लगाया गया है

रोलिंग का डायरेक्शन साउथ से अप के तरफ दे रहा है

वेल्डोलेट एल्बो लगाकर जो डिग्री में लाइन लगाया गया है उसे बाईपास लाइन कहते हैं

और बाईपास लाइन के बीच में एक कंट्रोल वाल्व लगाया गया है
