पाइप का कॉन्सन्ट्रिक रिड्यूसर कैसे बनाते हैं फॉर्मूला के जरिए

How To Make Concentric Reducer Of Pipe By Formula

How To Make Concentric Reducer Of Pipe By Formula

यह कॉन्सन्ट्रिक रिड्यूसर का फार्मूला बताया गया है

कॉन्सन्ट्रिक का मतलब क्या हुआ

बिग बोर पाइप सेंटर और स्मॉल बोर पाइप सेंटर दोनों पाइप का सेंटर सेंटर मे रहेगा

This is stated to be the formula of the Concentric Reducer

what does concentric mean

Big Bore Pipe Center and Small Bore Pipe Center The center of both the pipes will remain in the center

How To Make Concentric Reducer Of Pipe By Formula

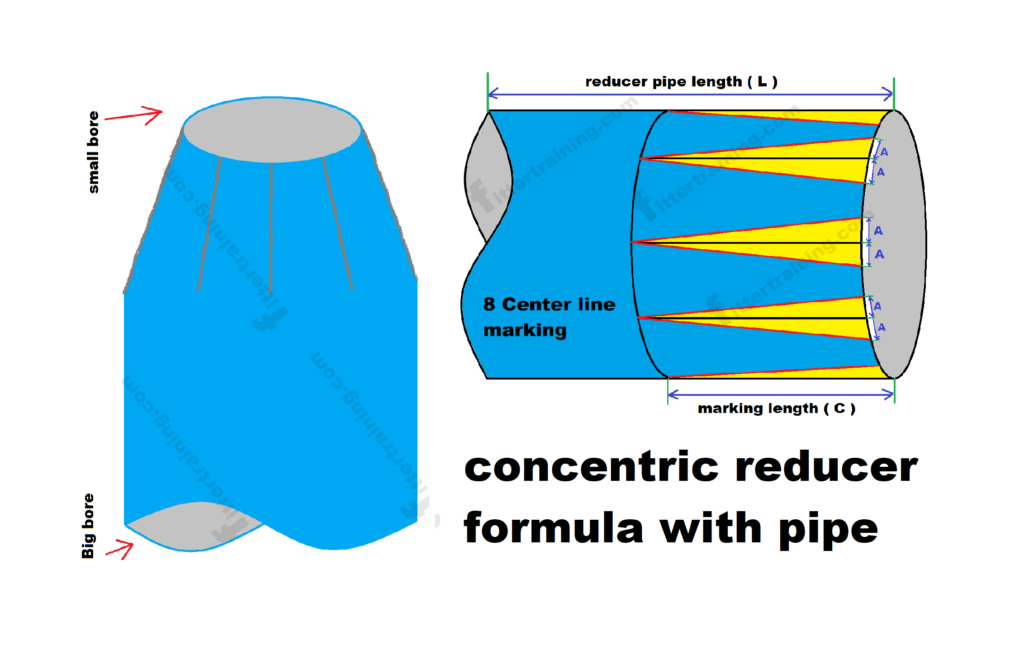

यह डिजाइन में देख सकते हैं 8 सेंटर लाइन में कॉन्सन्ट्रिक रिड्यूसर मार्किंग किया गया है

It can be seen in the design that there is a concentric reducer marking in the 8 center line.

Dimension L

Dimension C

Dimension A

कॉन्सन्ट्रिक रिड्यूसर मार्किंग फार्मूला

Concentric Reducer Marking Formula

Concentric Reducer Marking Pipe Length Formula

How To Make Concentric Reducer Of Pipe By Formula

रिड्यूसर पाइप लेंथ फॉर्मूला

Reducer Pipe Length Formula

Pipe OD × 2 = रिड्यूसर पाइप लेंथ  L

Pipe OD × 1.25 = रिड्यूसर मार्किंग लेंथ  C

10″ pipe OD 273 × 2 = 546 mm reducer pipe length

10″ pipe OD 273 × 1.25 = 341 mm reducer marking length

341 एमएम पर एक ग्राउंड मार्किंग करें और उसके बाद 8 सेंटर लाइन मार्किंग करें और जो कट बैक डायमेंशन दिया गया है वह मार्किंग करें

Make a ground marking at 341 mm followed by 8 center line marking and mark the cut back dimension as given

concentric reducer formula with pipe

कॉन्सन्ट्रिक रिड्यूसर कट बैक मार्किंग फार्मूला

Concentric Reducer Cut Back Marking Formula

Big bore pipe CF – Small bore pipe CF

EXAMPLE  10″ × 6″ कॉन्सन्ट्रिक रिड्यूसर 8 सेंटर लाइन

Concentric Reducer 8 Center Line

Big bore CF 857.8 – 528.6 = 329.6 MM

329.6 ÷ 8 Center line = 41.15 MM

41.15 ÷ 2 = 20.5 MM Cut  ( A )
