structural equipment lifting clamp | Structural beam rolling C and F Bari layout dimensions
Piping and structural fabrication tool’s
structural equipment lifting clamp plate welding system cutting layout

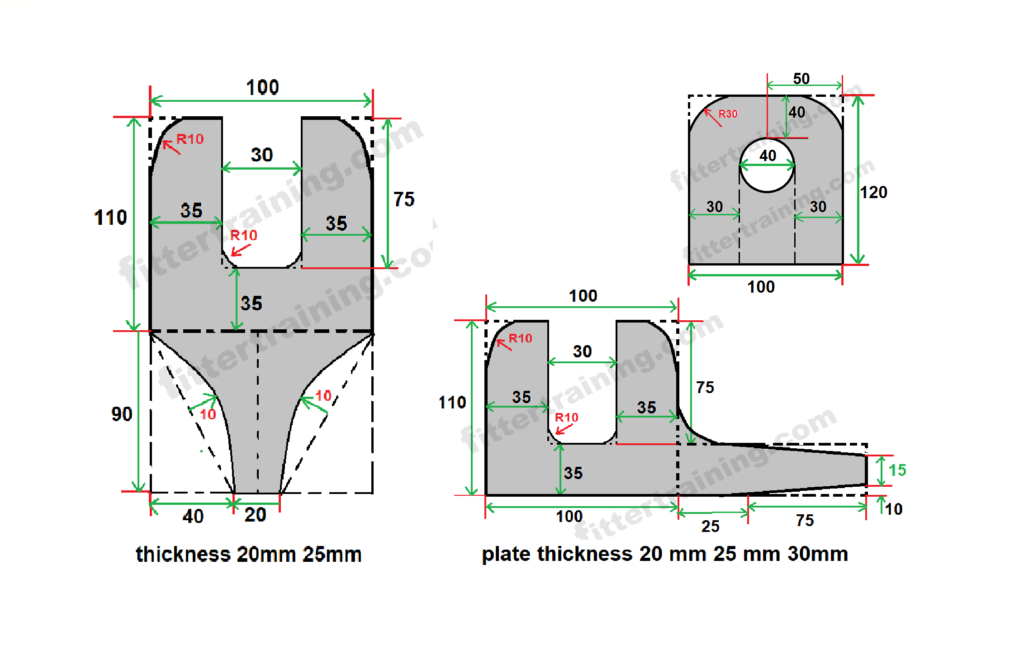

Structural beam rolling C Bari layout dimensions
Structural beam rolling F Bari layout dimensions
How to make F Bari and C Bari structural fabrication tool’s
structural equipment lifting welding clamp plate
स्ट्रक्चरल इक्विपमेंट फैब्रिकेशन जब हम करते हैं तो उसे उठाने के लिए इस तरह का हैंगिंग प्लेट का जरूरत पड़ता है
जैसे कोई भी इक्विपमेंट अगर आपको उठना हो तो इस प्लेट को उसे इक्विपमेंट के ऊपर रख कर
तीन साइड वेल्डिंग किया जाएगा और उसके बाद उसे लिफ्टिंग किया जाएगा
अगर आपको इस तरह का प्लेट बनाना हो तो आप इस तरह मार्किंग कर सकते हैं जैसे ऊपर डिजाइन में दिखाया गया है
When we fabricate structural equipment, this type of hanging plate is required to lift it
For example, if you want to lift any equipment, then this plate is placed on top of the equipment
Three side welding will be done and after that it will be lifted
If you want to make such a plate, then you can do the marking like this as shown in the design above
Structural beam rolling C Bari layout dimensions
स्ट्रक्चरल बीम और कॉलम फैब्रिकेशन करते समय हमें इस तरह का C टाइप बारी जरूरत पड़ता है बीम और कॉलम को रोल या पलटी करने के लिए
While fabricating structural beams and columns we need this type of C turn to roll or flip the beams and columns
अगर आपको इस तरीका का टूल्स बनाना हो तो आप इस तरह डिजाइन कर सकते हैं जैसे यह लेआउट में दिखाया गया है
If you want to make this type of tool then you can design it as shown in this layout
इस तरह बारी बनाने के बाद आपको इसमें एक पाइप जॉइंट करना पड़ेगा ताकि हम इसे दूर से पकड़ पाए
After making the turn like this, you will have to join a pipe to it so that we can hold it from a distance
Structural beam rolling F Bari layout dimensions
स्ट्रक्चरल बीम और कॉलम फैब्रिकेशन करते समय हमें इस तरह का F टाइप बारी जरूरत पड़ता है बीम और कॉलम को रोल या पलटी करने के लिए
While fabricating structural beams and columns we need this type of F turn to roll or flip the beams and columns
अगर आपको इस तरीका का टूल्स बनाना हो तो आप इस तरह डिजाइन कर सकते हैं जैसे यह लेआउट में दिखाया गया है
If you want to make this type of tool then you can design it as shown in this layout
इस तरह बारी बनाने के बाद आपको इसमें एक पाइप जॉइंट करना पड़ेगा ताकि हम इसे दूर से पकड़ पाए
After making the turn like this, you will have to join a pipe to it so that we can hold it from a distance
