structural beam degree web plate layout marking / structural rafter and roof fabrication formula
structure Rafta face degree cutting formula
how to fabrication degree beam with plate
structural beam degree web plate layout marking
structural rafter and roof fabrication formula
how to read structural set drawing
बीम फैब्रिकेशन करने के लिए वेब का लेआउट मार्किंग करें

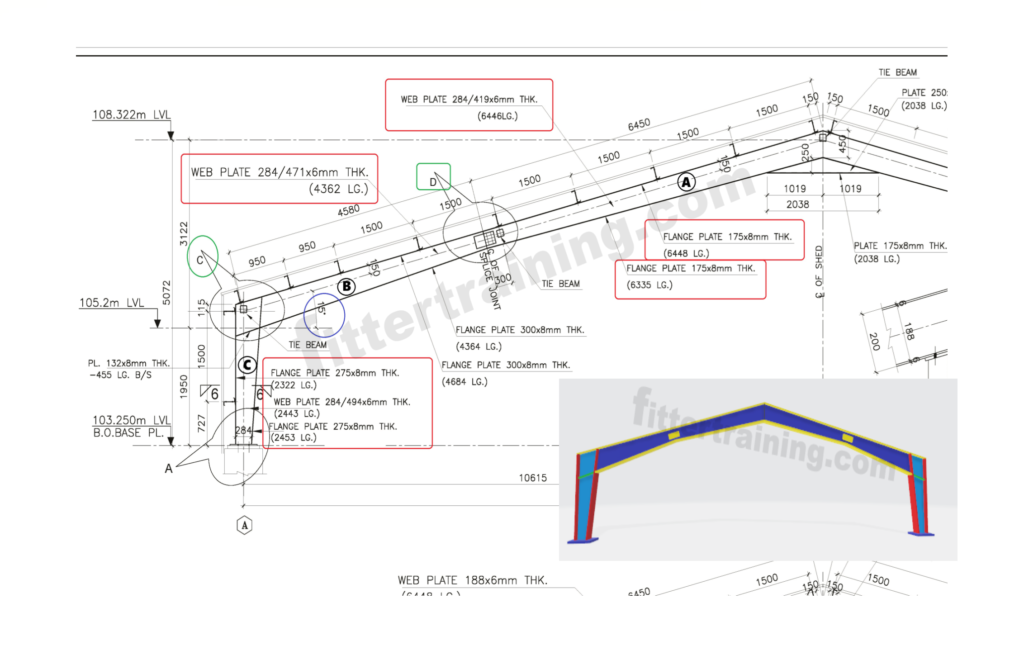

वेब लेआउट डाइमेंशन ड्राइंग में दिया गया है देख सकते हैं उसे रिमार्क हमने किया है
पहले A वेब प्लेट मार्किंग करेंगे
उसके बाद B वेब प्लेट मार्किंग करें
Web plate dimensions 6446 × 419 × 284 × 6 mm thickness
Web plate dimensions 4362 × 471 × 284 × 6 mm thickness
Degree beam cut back calculation
Rafter degree 15°
tan( 15 ) × 419 = 112 mm cut back
tan( 15 ) × 471 = 126 mm cut back
Vertical column web plate layout marking
Web plate dimensions 2443 × 494 × 284 × 8 mm thickness
Vertical column web plate face degree cutting
tan( 15 ) × 494 = 132 mm cut back
उसके बाद फ्लेंज प्लैट का देखेंगे जितना डाइमेंशन दिया गया है उतना उतना
लेआउट मार्किंग करके प्लेट कटिंग कर लेंगे और
इस तरफ फैब्रिकेशन करेंगे जैसे यह डिजाइन में दिखाया गया है
