ROAD OVER BRIDGE BOW STRING STEEL GIRDER
How to marking radius plate layout

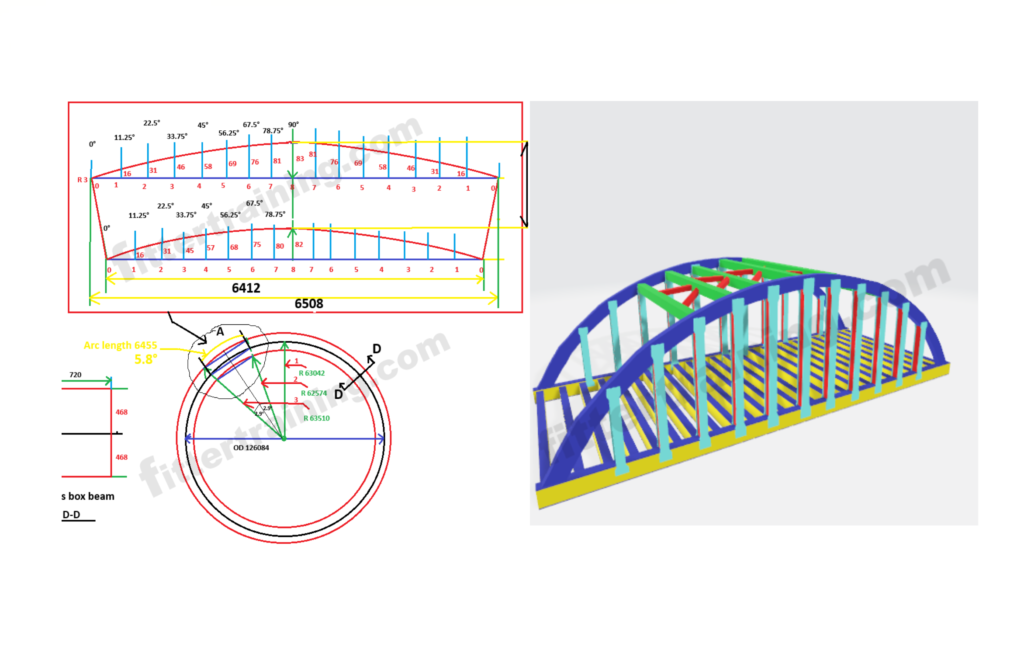

यह ड्राइंग में जो आप देख रहे हैं रेडियस में प्लेट के जरिए बॉक्स बीम बनाया गया है
इसका रेडियस प्लेट लेआउट मार्किंग कैसे करेंगे
बॉक्स बीम रेडियस प्लेट मार्किंग करने के लिए यह ड्राइंग में आर्क लेंथ दिया गया है
डिग्री में बीम को बनाने के लिए पार्ट बाई पार्ट डाइमेंशन दिया गया है
हम इसमें तीसरा वाला डाइमेंशन लेंगे 6455 mm Arc length
और रेडियस डाइमेंशन 63042 mm दिया गया है
आर्क लेंथ और रेडियस लेंथ सेंटर से डाइमेंशन दिया गया है
Arc length is given in this drawing for marking box beam radius plate
Part by part dimensions for making the beam in degrees are given
We will take the third dimension as 6455 mm Arc length.
And the radius dimension is given as 63042 mm.
Arc Length and Radius Length from Center to Dimension Given
Arc length 6455 mm
Radius length 63042 mm
Radius Degree calculation formula
63042 × 2 = OD 126084 mm
126084 × 3.142 = CF 396155.928 mm
Arc length 6455 ÷ CF 396155.928 = 0.016294089129470 × 360° = 5.86° degree
Cord length calculation formula
Radius degree 5.83 ÷ 2 = 2.93° degree
बॉक्स बीम प्लेट डाइमेंशन 936 mm दिया गया है
936 ÷ 2 = 468 mm
Radius 1 63042 radius
Radius 2 63042 – 468 = 62574 radius
Radius 3 63042 + 468 = 63510 radius
Sin( 2.93 ) × 63042 × 2 = 6444 cord length radius 1
Sin( 2.93 ) × 62574 × 2 = 6397 cord length radius 2
Sin( 2.93 ) × 63510 × 2 = 6492 cord length radius 3
आर्क लेंथ सेंटर से डाइमेंशन दिया गया था इसीलिएआउटर रेडियस कोड लेंथ और इनसाइड रेडियस कोड लेंथ
Arc length was dimensioned from center hence outer radius code length and inside radius code length.
बॉक्स बीम प्लेट डाइमेंशन 936 mm दिया गया है
936 ÷ 2 = 468 mm
Radius 1 63042
Radius 3 63042 + 468 = 63510 radius
Radius 2 63042 – 468 = 62574 radius
how to calculation middle ordinate length radius layout
Radius 1 middle ordinate length
Radius 63042
Cord length 6444 ÷ 2 = 3222 mm
√( 63042^² – 3222^² = 62959.6099
63042 – 62959.6099 = 82 mm middle ordinate length
how to calculation middle ordinate length radius layout
Radius 2 middle ordinate length
Radius 62574
Cord length 6397 ÷ 2 = 3198.5 mm
√( 62574^² – 3198.5^² = 62492.20010
62574 – 62492.20010 = 82 mm middle ordinate length
how to calculation middle ordinate length radius layout
Radius 3 middle ordinate length
Radius 63510
Cord length 6492 ÷ 2 = 3246 mm
√( 63510^² – 3246^² = 63426.9941
63510 – 63426.9941 = 83 mm middle ordinate length
इस तरह लेआउट मार्किंग करें जैसे या डिजाइन में दिखाया गया है
सबसे पहले एक सीधा लाइन होरिजेंटल में मार्किंग करें प्लेट के ऊपर
होरिजेंटल सेंटर लाइन के ऊपरकोड लेंथ जो डाइमेंशन आया है उसे मार्किंग करें
Radius 2 cord length 6397 mm
इसके बाद एक बीच में वेटिकल सेंटर लाइन मार्किंग करें
बीच वाला सेंटर लाइन पर मिडिल ऑर्डिनेट लेंथ 82 mm मार्किंग करें
उसके बाद मिडल ऑडिलेंट के ऊपर प्लेट का चौड़ाई मार्किंग करें
Plate dimension 936 mm
उसके बाद ऊपर से नीचे की तरफ मिडिल ऑर्डिनेट लेंथ रेडियस 3 का मार्किंग करें
उसके बाद 8 सेंटर लाइन में मार्किंग करने के लिए इस तरह डिवाइड करें
Cord length 6397 ÷ 2 = 3198.5
3198.5 ÷ 8 = 399 mm
399 mm की दूरी पर 8 सेंटर लाइन मार्किंग करें
बीच में जो सेंटर लाइन है वह 90 डिग्री के पोजीशन पर आता है
बाकी सेंटर लाइन का इस तरह डिग्री डिवाइड करें
90 ÷ 8 = 11.25°
11.25° center line 1
11.25 × 2 = 22.5° center line 2
11.25 × 3 = 33.75° center line 3
11.25 × 4 = 45° center line 4
11.25 × 5 = 56.25° center line 5
11.25 × 6 = 67.5° center line 6
11.25 × 7 = 78.75° center line 7
11.25 × 8 = 90° center line 8
बाकी सेंट्रल लाइन पर मार्किंग कट बैक कैलकुलेशन इस तरह करें
Do the marking cut back calculation on the remaining central line like this.
Sin( 11.25° ) × 82 = 16 mm
Sin( 22.5° ) × 82 = 31 mm
Sin( 33.75° ) × 82 = 45 mm
Sin( 45° ) × 82 = 57 mm
Sin( 56.25° ) × 82 = 68 mm
Sin( 67.5° ) × 82 = 75 mm
Sin( 78.75° ) × 82 = 80 mm
जिस तरीके से नीचे वाला रेडियस मार्किंग किया, वैसे ही ऊपर वाला भी रेडियस मार्किंग करते जाना है
In the same way as the lower radius marking was done, the upper one also has to be done with the same radius marking.
रेडियस 1 मार्किंग करना कोई जरूरत नहीं पड़ेगा
There will be no need to mark radius 1
