Piping elbow any degree cutting formula | Elbow radius arc length calculation formula
Piping elbow inside arc length calculation formula
Piping elbow middle side arc length calculation formula
Piping Elbow out side arc length calculation formula
How to cut elbow any degree
Elbow any degree cutting formula
90 degree elbow any degree cutting formula
how to cutting piping elbow any degree

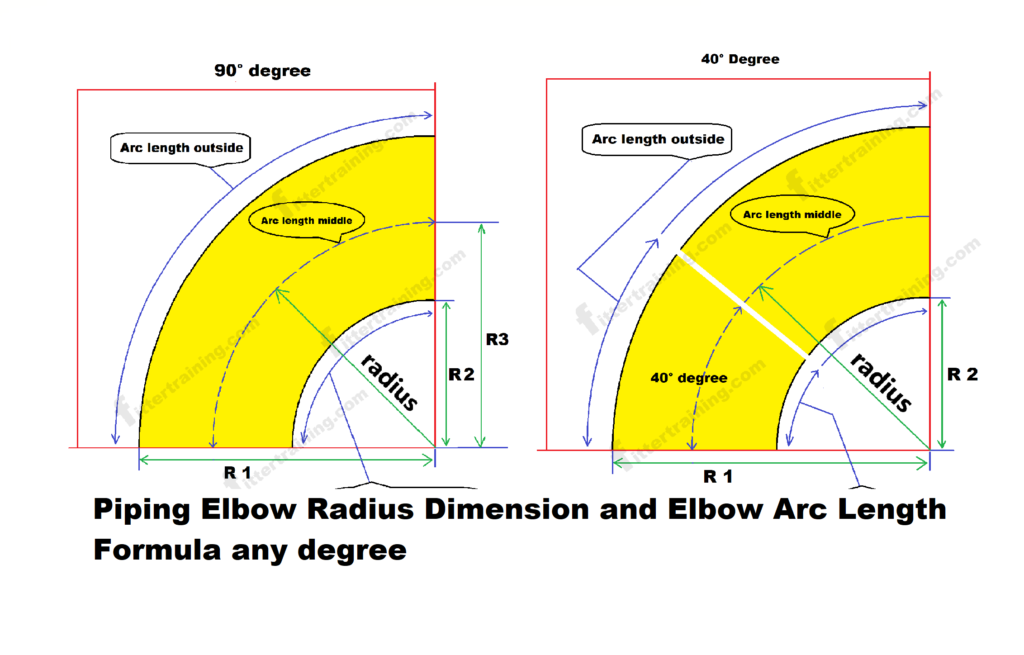

Elbow radius arc length calculation formula
90° degree Elbow center formula
Any degree elbow center formula
एल्बो एनी डिग्री कटिंग फार्मूला
रेडीमेड एल्बो किसी भी डिग्री में कटिंग कैसे करें फार्मूला के जरिए
पाइपिंग एल्बो बाहर साइड का घुमाओ डायमेंशन का कैलकुलेशन कैसे करते हैं
पाइपिंग एल्बो सेंटर घुमाओ डायमेंशन का कैलकुलेशन कैसे करते हैं
पाइपिंग एल्बो अंदर साइड का घुमाओ डायमेंशन का कैलकुलेशन कैसे करते हैं
R 3 = Elbow Center
OD = Elbow outside diameter
90° एल्बो बाहर साइड घुमाओ डायमेंशन फार्मूला
tan( 1 ) × ( R 3 + ½ OD ) × 90° = Arc Length outside dimension
90° एल्बो अंदर साइड घुमाओ डायमेंशन फार्मूला
tan( 1 ) × ( R 3 – ½ OD ) × 90° = Arc length inside dimension
90° एल्बो मिडिल साइड घुमाओ डायमेंशन फार्मूला
tan( 1 ) × ( R 3 ) × 90° = Arc length middle dimension
10 inch elbow OD 273 mm
273 ÷ 2 = 136.5
Example 10″ elbow 90° degree
tan( 1 ) × ( 381 + 136.5 ) × 90 = 812.9 mm Arc Length outside dimension
tan( 1 ) × ( 381 – 136.5 ) × 90 = 384 mm Arc length inside dimension
tan( 1 ) × ( 381 ) × 90 = 598.5 mm Arc length middle dimension
रेडीमेड एल्बो किसी भी डिग्री में कटिंग कैसे करें फार्मूला के जरिए
Elbow any degree cutting formula
R 3 = elbow Center
tan( 1 ) × ( R 3 + ½ OD ) × 40° = Arc Length outside dimension
tan( 1 ) × ( R 3 – ½ OD ) × 40° = Arc length inside dimension
tan( 1 ) × ( R 3 ) × 40° = Arc length middle dimension
Example 10″ elbow 40° degree cutting calculation
Elbow Center 381 mm = R3
Elbow OD 273 mm ÷ 2 = 136.5 mm
tan( 1 ) × ( 381 + 136.5 ) × 40 = 361.3 mm Arc Length outside dimension
tan( 1 ) × ( 381 – 136.5 ) × 40 = 170 mm Arc length inside dimension
tan( 1 ) × ( 381 ) × 40 = 266 mm Arc length middle dimension
90° degree Elbow center formula R 3
Pipe inch × 38.1 = R 3 90° degree
Any degree elbow center formula
tan( ½ degree ) × 1.5 * 25.4 = elbow center formula
Example 40° elbow center formula
40° ÷ 2 = 20°
tan( 20 ) × 1.5 × 25.4 = 13.8 40° degree elbow center formula
Pipe inch × 13.8 = 40° elbow center
Example 10″ pipe
10 × 13.8 = 138 mm 40° elbow center
