Piping and structural Bolt spanner size chart | Stud thread MM size to Spanner size chart

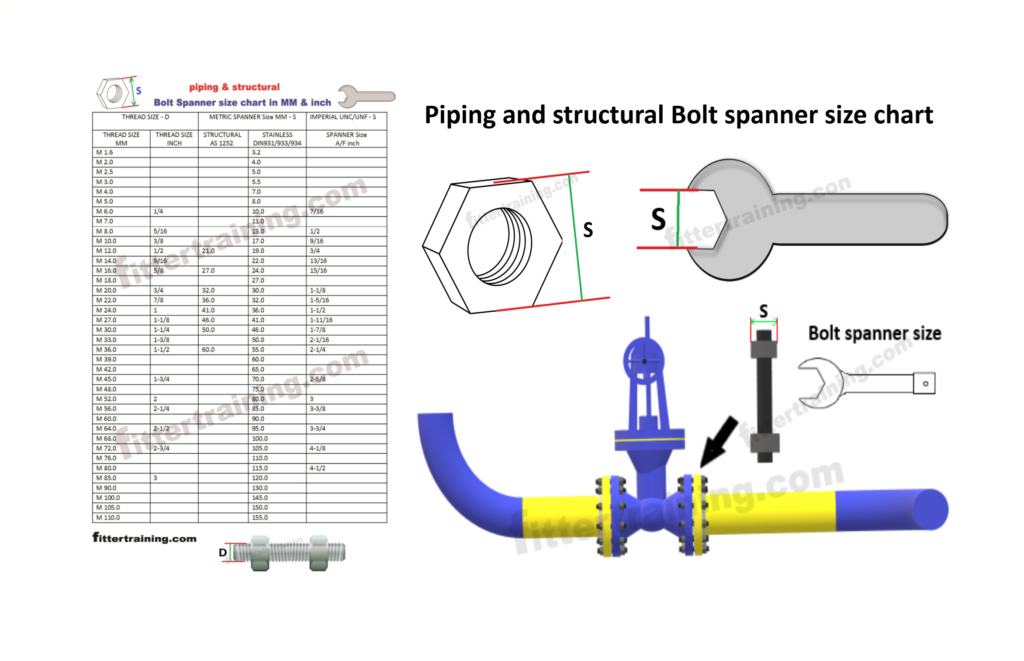

Piping and structural Bolt spanner size chart
Nut bolt spanner size chart in mm and inches
Spanner selection chart
Matric bolt and spanner size chart pdf
Piping Flange Bolt chart with wrench size
Stud thread MM size to Spanner size chart
M1.6, M2.0, M10.0, M12.0, M16.0, M20.0, M30.0, M42.0, M50.0, M60.0, M70, M80.0, M100, M110.0
कंस्ट्रक्शन पाइपलाइन फ्लेंज बोलट स्पेनर साइज यह चार्ट के जरिए पता कर सकते हैं
Construction Pipeline Flange Bolt Spanner Size can be found out through the chart
Piping Flange Bolt spanner size in mm
पाइपिंग और स्ट्रक्चरल स्टड और बोल्ट का स्पेनर साइज बिलकुल आसानी से पता कर सकते हैं यह पीडीएफ चार्ट के जरिए
पीएफ चार्ट में पहले कॉलम में एम साइज लिखा गया है बोल्ट का
D साइज यानी की बोल्ट का जो थ्रेड होता है उसका OD डाइमेंशन दिया गया है
मिलीमीटर में और इंच साइज में चार्ट में लिखा गया है
बोल्ट के सामने में यह डाइमेंशन लिखा हुआ रहता है
M10.0 लिखा है तो 17 साइज का स्पैनर लगेगा
M12.0 लिखा है तो 19 साइज का स्पैनर लगेगा
M20.0 लिखा है तो 30 साइज का स्पैनर लगेगा
( D ) Bolt size Stud Thread OD dimension in mm
( D ) Bolt size Stud Thread OD dimension in inches
( S ) Structural bolt spanner MM size
( S ) Piping Stud Bolt spanner MM size
( S ) Stud bolt spanner inch size
Spanner size of piping and structural studs and bolts can be easily determined through PDF chart.
In the PF chart, M size of bolt is written in the first column
D size i.e. the OD dimension of the thread of the bolt is given
The size chart is written in millimeters and inches
This dimension is written on the front of the bolt
If M10.0 is written then a spanner of size 17 will be required
If M12.0 is written then a spanner of size 19 will be required
If M20.0 is written then a spanner of size 30 will be required
Download PDF link
