Piping elbow to elbow fitting process

How to check parallel with right angle in elbow to elbow fitting

Pipe fabrication work

2″ to 14″  पाइपिंग एल्बो के साथ एल्बो फिटिंग करने का आसान तरीका राइट एंगल और स्पीड लेवल के जरिए

Easy way to do elbow to elbow with 2″ pipe to 14″ piping elbow at right angle and speed level

देख सकते हैं डिजाइन में किस तरह से फिटिंग पोजीशन दिखाया गया है

सी चैनल का एक जुगाड़ आपको बनाना पड़ेगा इस तरह का

सी चैनल जुगाड़ बनाने के बाद एल्बो को वर्टिकल पोजीशन में

और एल्बो और एल्बो के बीच में गैप रोड लगाकर चारों साइड क्लिट लगाएं

एल्बो का i d चारों साइड एक बराबर करें और उसके बाद

और दो राइट एंगल इस तरह लगाऐ जैसे डिजाइन में दिया गया है

एक राइट एंगल एल्बो के फेस में लगाएं और एक राइट एंगल एल्बो के फेस में लगाएं  जैसे डिजाइन में दिया गया है

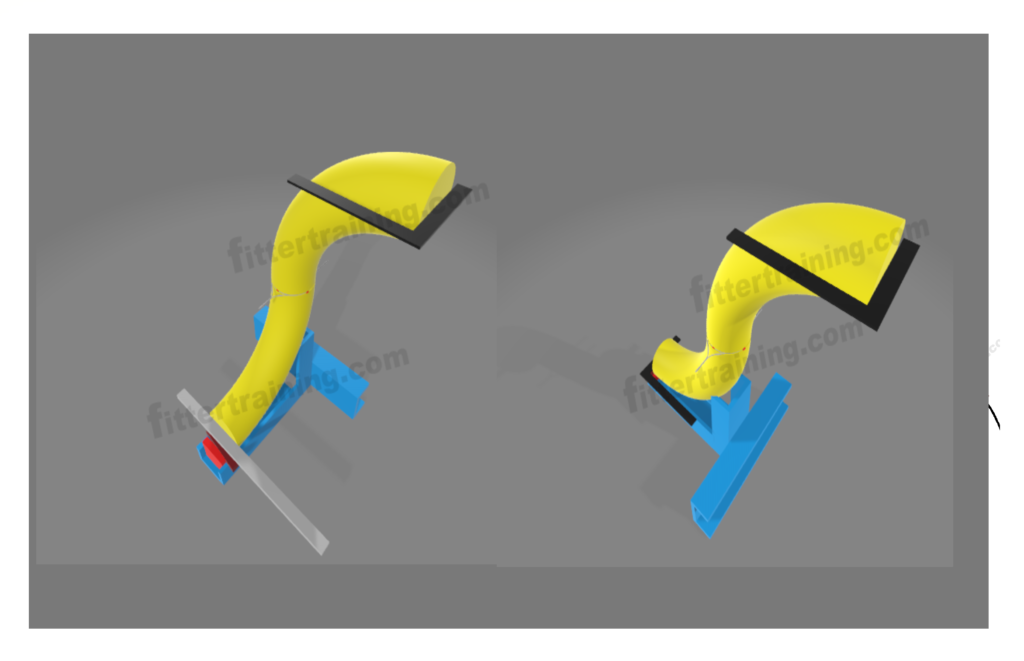

You can see how the fitting position is shown in the design.

You will have to make a jugaad of C channel like this

After making C Channel Jugaad, keep the elbows in vertical position.

And put gap road between elbow and elbow and put cleats on all four sides

Make the ID of the elbow equal on all four sides and then

And place two right angles as given in the design.

Place one in the face of right angle elbow and one in the face of right angle elbow as given in the design

देख सकते हैं डिजाइन में अलग-अलग तरीका से राइटिंग लगाया गया है और किस तरह से पारालेल चेक करना है

You can see the writing done in different ways in the design and how to check the parallel

180 degree fitting process elbow to elbow vertical position

180 degree fitting process elbow to elbow horizontal position

180 degree fitting process elbow to elbow and flange vertical position

एक एल्बो में एक फ्लेंज फिटिंग करना हो तो इस तरह करें जैसे यह सब डिजाइन में दिया गया है

If you want to fit one flanges in one elbow then do it as given in the design

फिटिंग करने के बाद इस तरह 90 डिग्री चेक करें

After fitting, check 90 degree like this elbow to flange

ज्यादा जानकारी के लिए आप हमारे यूट्यूब चैनल पर विकसित करें

For more information visit our YouTube channel
