Lateral pipe tee branch 44″×78″ 46″×78″ 48″×78″ 50″×78″ PDF chart

Lateral Pipe Branch & Tee Branch Unequal 90°  60°  45°  30°

लेटरल पाइप ब्रांच और टी ब्रांच अनइक्वल 90 डिग्री  60 डिग्री  45 डिग्री  30 डिग्री

पीडीएफ चार्ट  कट बैक दिया गया है

और पीडीएफ चार्ट के जरिए मार्किंग करने का तरीका

लेटरल ब्रांच टी ब्रांच कट बैक पीडीएफ चार्ट फ्री डाउनलोड कर सकते हैं नीचे डाउनलोड लिंक दिया गया है

सेंटर टू सेंटर लेटरल पाइप ब्रांच और टी ब्रांच का कट बैक दिया गया है

पहला लाइन में सेंटर लाइन नंबर दिया गया है

और यह  32 सेंटर लाइन में दिया गया है

Lateral pipe branch

lateral pipe branch 60 degree 45 degree 30 degree

pipe tee branch

Pipe TEE branch 90 degree

Lateral Pipe Branch And Tee Branch Unequal 90°  60° 45° 30°

PDF chart Cut back is given

And how to do marking through PDF chart

Can Download Lateral Branch T Branch Cut Back PDF Chart Free Download Link Is Given Below

The cut back of center to center lateral pipe branch and tee branch is given

The center line number is given in the first line

and it is given in 32 center line

Branch pipe Stranded schedule

heard pipe Stranded  schedule

32 center line

Center to center Lateral Pipe Branch & Tee Branch

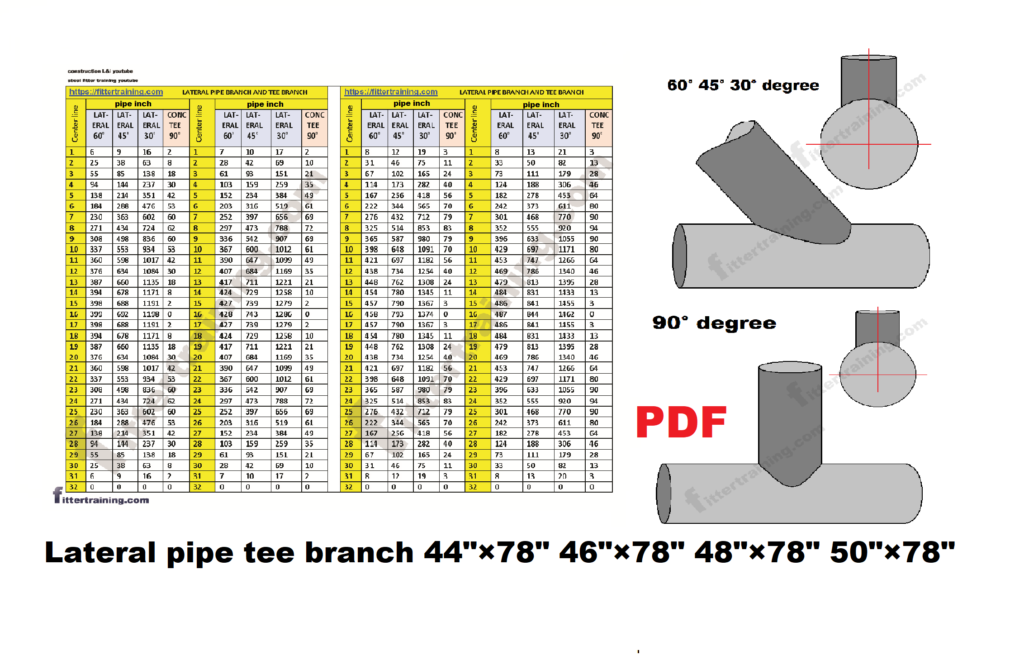

Lateral pipe tee branch 44"×78" 46"×78" 48"×78" 50"×78" PDF chart

अलग-अलग पाइप का साइज लिया गया है

Different pipe sizes are taken

Branch pipe 44″ inch  heard pipe 78″ inch

Branch pipe 46″ inch  heard pipe 78″ inch

Branch pipe 48″ inch  heard pipe 78″ inch

Branch pipe 50″ inch  heard pipe 78″ inch

( 1 )   32 center line

( 2 )  Lateral pipe branch 60° degree

( 3 )  Lateral pipe branch 45° degree

( 4 )  Lateral pipe branch 30° degree

( 5 )  tee pipe branch      90° degree

यह बिग बोर पाइप डाया का कट बैक बनाया गया है अगर आपको ए स्मॉल बोर पाइप साइज में चाहिए कट बैक पीडीएफ चार्ट तो हमारे पुराने वेबसाइट पर विजिट करें वहां से आपको ऑल साइजेस में कट बैक पीडीएफ चार्ट मिल जाएगा

This is a cut back of Big Bore Pipe Dia If you want cut back pdf chart in a small bore pipe size then visit our old website from there you will get cut back pdf chart in all sizes

Small bore pipe branch all size link

👉 https://fabricatorguide.com/category/pipe-branch-elbow-dummy-pdf-chart/

Bigg Bore pipe branch all size link

👉https://fabricatorguide.com/category/lateral-pipe-branch-and-tee-branch/

pipe branch template A 84

पीडीएफ चार्ट डाउनलोड लिंक पर क्लिक करेन और डाउनलोड करें

जिस तरीके से यह लेआउट में मार्किंग करने का तरीका बताया गया है सेम ऐसे ही आपको मार्किंग करना है

सबसे पहले पाइप के ऊपर सेंटर लाइन मार्किंग कर लेना है जितना सेंटर लाइन में कट बैक दिया गया है

उसके बाद पाइप के ऊपर एक ग्राउंड मार्किंग करना है देख लेना है कि सबसे लोंग डायमेंशन कितना दिया गया है पीडीएफ चार्ट में

उसके बाद 1 से स्टार्ट करना है और एक एक करके कट बैक जो आंसर दिया गया है वह मार्किंग कर देना है

उसके बाद एक पट्टी के जरिए सभी मार्किंग को एक से दूसरे के साथ मिला देना है देख सकते नीचे लेआउट में किस तरीका से डिजाइन बनाया गया है

The way in which the way of marking is described in this layout, you have to do the marking in the same way.

First of all, mark the center line above the pipe, as much as the cut back has been given in the center line.

After that a ground marking has to be done on the pipe, it is to be seen that the longest dimension is given in the PDF chart.

After that you have to start from 1 and mark the answer given as cut back one by one.

After that all the markings have to be merged with each other through a strip, you can see how the design is made in the layout below.

मार्किंग करने का तरीका हमारे यूट्यूब चैनल पर बताया गया है किस तरीका से मार्किंग करना है यह पीडीएफ चार्ट के जरिए

The way of marking has been told on our YouTube channel, how to mark it through PDF chart.

👉https://www.youtube.com/channel/UCaJ_aTx5vDYSS63jrZzzO7w

हमारी वेबसाइट को अपना ईमेल आईडी डाल कर सब्सक्राइब कर लीजिए ताकि आने वाला पोस्ट आपको मिलता रहे

Subscribe to our website by entering your email id so that you can get the upcoming posts
