How to find piping elbow degree Degree boundary area| Degree boundary area pipe erection
Degree pipe calculation
Degree boundary area pipe erection
How to find piping elbow degree Degree boundary area
Field Measurement Degree Pipe
Piping elbow degree check with layout
How to calculation elbow degree
जिस तरह से पाइप लाइन जा रहा है सेम पाइप के सेंटर में लाइनडोरी मारे जैसे जैसे पाइप जा रहा है
जिस तरह से मेजरमेंट लिया गया है वैसे ही मेजरमेंट लेना है
The way the pipe line is going, tie a line string in the center of the same pipe as the pipe is going
The measurement has to be taken in the same manner as it was taken
Main pipe center to center measurements are to be taken

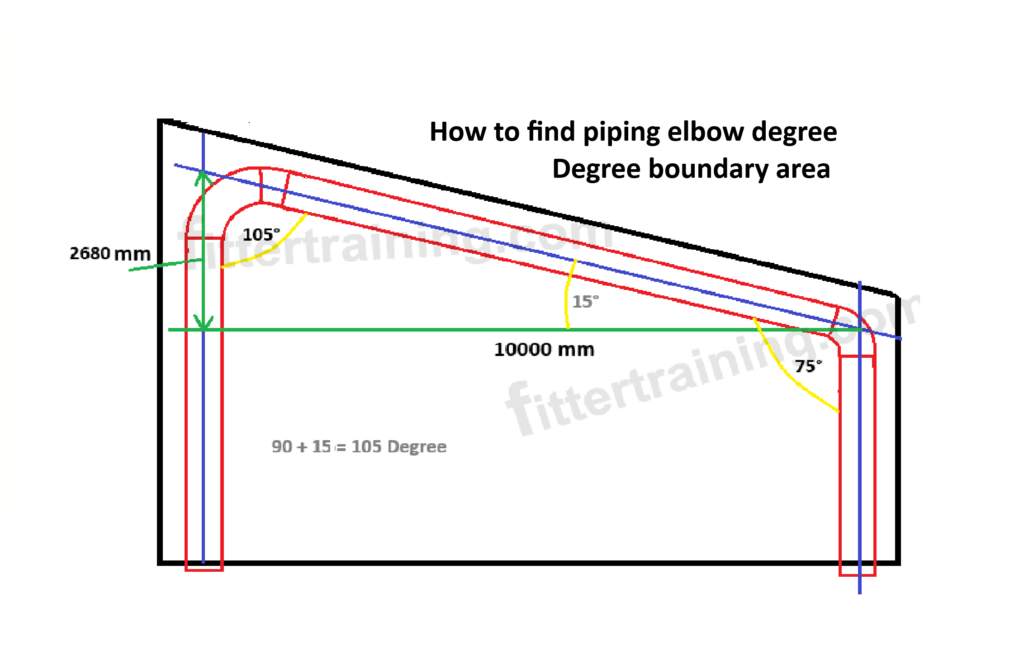

मेन पाइप सेण्टर टू सेंटर माप लेना हैं जैसे 10000 mm and 2680 mm
tan inverse tan-1( 2680 ÷ 10000 = 15° degree
यह पाइप अगर डिग्री नहीं होता तो दोनों एल्बो 90 डिग्री का होता
If this pipe was not degree then both the elbows would have been 90 degrees.
लाइन डिग्री में होने के वजह से एक एल्बो में 15 डिग्री + हो जाएगा
और एक एल्बो में 15 डिग्री – माइनस हो जायगा
Due to the line being in degrees, one elbow will be +15 degrees and the other elbow will be minus 15 degrees
90 degree + 15° = 105 degree
90 degree – 15° = 75 degree
105 डिग्री एल्बो के लिए 2 एल्बो लेना होगा एक 90 डिग्री और एक 15 डिग्री एल्बो
For 105 degree elbow, you will need 2 elbows, one 90 degree and one 15 degree elbow.
अगर आप इस तरह से एल्बो डिग्री चेक करना चाहते है राइट इंगले के जरिये अय्से भी कर सकते है
If you want to check elbow degree in this way, you can also do it using your right elbow
जैसे राइट ऐंगिल लगाया गया है वैसे ही लगाय
Installed in the same manner as the right angle has been installed.
और A डीमेंशन और B डीमेंशन चेक करें
And check A dimension and B dimension
Example
A — 400 mm
B — 107 mm
Use tan inverse tan-1( 107 ÷ 400 = 15° degree
90 degree + 15° = 105 degree
How to find elbow degree with layout
Check dimention A B with right angle
Marking sem layout A and B and draw C degree line
Elbow degree calculation
Marking pipe center line and drow layout first 90 degree elbow with right angel
And check dimensions A and B
A 400 B 107
Use tan inverse tan-1( 107 ÷ 400 = 15° degree
