how to equal gap rolling pipe in erection with formula

इरेक्शन में रोलिंग पाइप का गैप एक बराबर कैसे करें फॉर्मूला के जरिए बताया गया है

how to equal gap rolling pipe in erection with formula

कंस्ट्रक्शन लाइन में पाइप फिटर पाइप इलेक्शन का ट्रेनिंग और फार्मूला बताया गया है

The training and formula of pipe fitter pipe election in the construction line has been told.

यह डिजाइन में देख सकते हैं तीन पाइप एक साथ जा रहा है

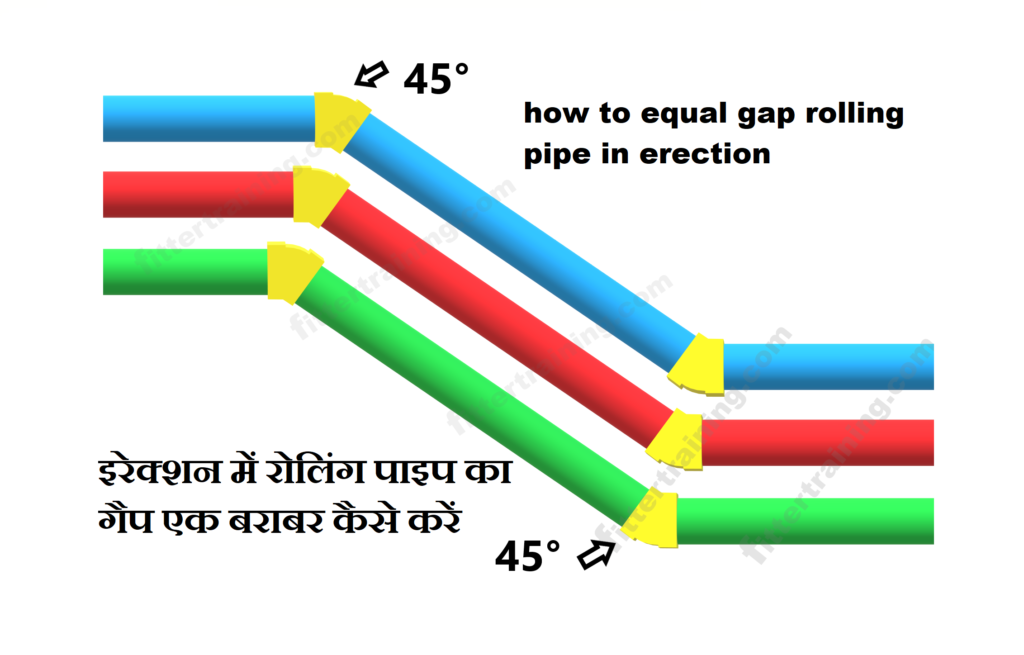

और देख सकते हैं यह तीनों पाइप एक साथ रोलिंग में जा रहा है ऑफसेट पाइप है

तीनों पाइप के बीच में जो गैप है वह एक बराबर कैसे करेंगे फार्मूला के जरिए

यह डिजाइन में बिल्कुल तीनों पाइप एक बराबर गैप में जा रहा है लेकिन इसके नीचे वाला जो डिजाइन बनाया गया है उसमें गैप का डिफरेंस है देख सकते हैं

जो पाइप रोलिंग में है वहां पर क्या काम है और जो पाइप बिल्कुल सीधा है वहां पर गायब ज्यादा है

Can see in this design three pipes going together

and can see this is the offset pipe going into rolling all three pipes together

How to make the gap between the three pipes equal through the formula

In this design, all three pipes are going in an equal gap, but the difference in the gap is visible in the design made below it.

What is the work in the pipe which is in rolling and there is more missing on the pipe which is straight.

देख सकते हैं यह डिजाइन में जो पाइप सीधा जा रहा है उसमें गैप ज्यादा है और जो पाइप रोलिंग में जा रहा है उसमें गैप कम है तो उसको एक बराबर कैसे करेंगे

You can see that in this design, there is more gap in the pipe which is going straight and the gap is less in the pipe which is going in rolling, then how will we make it equal?

पाइप का गैप एक बराबर करने के लिए हमें यह देखना है कि एक पाइप से दूसरा पाइप कितना पीछे जाएगा और फिर दूसरे पाइप से तीसरा पाइप कितना पीछे की तरफ जाएगा

To make the gap of the pipe equal, we have to see how far will the second pipe go from one pipe and then how far will the third pipe go from the second pipe

एक पाइप से दूसरा पाइप कितना एमएम बैक करेंगे उसका यहां पर कैलकुलेशन करके दिखाया गया है

41 एमएम 82 एमएम यह डायमेंशन कैसे आया

एक पाइप के सेंटर से दूसरे पाइप का सेंटर 100 एमएम है दूरी

यही आपको डायमेंशन लेना है चाहे जितना भी डायमेंशन हो एक पाइप के सेंटर से दूसरे पाइप के सेंटर डायमेंशन दूरी

और हमें देखना है कि आप पाइप में जो एल्बो लगा हुआ है वह कितना डिग्री का है उसे दो से डिवाइड कर देना है

जैसे इस पाइप में 45 डिग्री का एल्बम लगा हुआ है तो इसे 2 से डिवाइड करेंगे तो 22.5 डिग्री हो गया

45° डिग्री एल्बो ÷ 2 = 22.5°

फार्मूला

tan( 22.5 ) × 100 = 41.4  mm

41 × 2 = 82 mm

इस तरह आप कैलकुलेशन करेंगे और जो डायमेंशन आएगा उतना एमएम पाइप को हम पीछे की तरफ करेंगे या फिर कटिंग करेंगे

रोलिंग वाला जो पाइप है उसका गैप एक बराबर हो जाएगा

The calculation of how much mm back from one pipe to another pipe is shown here.

41mm 82mm How did this dimension come about?

Distance from the center of one pipe to the center of another pipe is 100 mm

This is what you have to take the dimension, whatever the dimension is, the distance from the center of one pipe to the center dimension of another pipe

And we have to see that the degree of elbow you put in the pipe is to divide it by two

Like if there is a 45 degree album in this pipe, then if you divide it by 2 then it becomes 22.5 degree.

45° Elbow ÷ 2 =  22.5°

formula

tan( 22.5 ) × 100 = 41.4  mm

41 × 2 = 82 mm

In this way you will do the calculation and the dimension that comes, we will do the mm pipe backwards or do the cutting.

The gap of the rolling pipe will be equal to
