how to check piping elbow degree and elbow Centre

पाइपिंग एल्बो डिग्री चेक कैसे करते हैं और पाइपिंग एल्बो सेंटर चेक कैसे करते हैं

फॉर्मूला और डिग्री चेक करने का ट्रिक्स बताया गया है

How to check piping elbow degree and check piping elbow center

Formula and tricks to check degree have been told

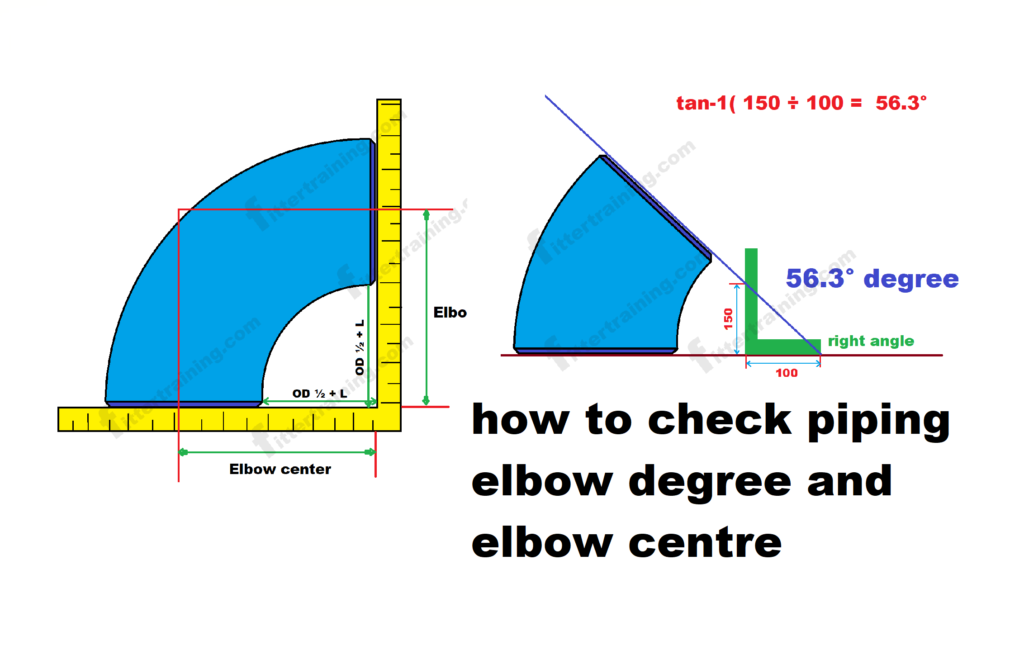

इस तरीका का अगर स्मॉल बोर पाइपिंग एल्बो है तो उसको आप इस तरह राइट एंगल लगाकर उसका डिग्री चेक कर सकते हैं

और एल्बो सेंटर चेक कर सकते हैं

एल्बो सेंटर चेक करने के लिए इसी तरीका से राइटिंग लगाएंगे और उसमें जो L डायमेंशन दिया गया है वह टाइप से मेजरमेंट करेंगे और हाफ OD प्लस करेंगे एल्बो का एल्बो सेंटर निकल जाएगा 90 डिग्री का

If there is a small bore piping elbow of this method, then you can check its degree by putting it at a right angle like this.

and can check elbow center

To check the elbow center, write in the same way and the L dimension given in it will measure by type and do half OD plus the elbow center of the elbow will turn out to be 90 degrees.

इस तरह अगर बिग बोर्ड डाया का पाइप का एल्बो है तो उसमें आप लाइन डोरी लगाकर इस तरीके से 90 डिग्री चेक कर सकते हैं और एल्बो सेंटर भी चेक कर सकते हैं

In this way, if the big board is the elbow of the pipe, then you can check 90 degrees in this way by putting a line string and also check the elbow center.

एल्बो का डिग्री अगर 45 डिग्री से ज्यादा हो तो आप इस तरह से चेक कर सकते हैं देख सकते हैं किस तरीका से फार्मूला बताया गया है

एक प्लेट के ऊपर एल्बो को रख देना है और इस तरीका से लाइन डोरी लगाना है

और सेम ऐसे ही आपको राइट एंगल लगाना है लाइन डोरी लगाकर

कैलकुलेटर में tan-1(  इन्वर्स का इस्तेमाल करना है

If the degree of elbow is more than 45 degrees, then you can check in this way, you can see how the formula is described.

The elbow is to be placed on top of a plate and line string is to be attached in this way.

and bean like this you have to put right angle by line lanyard

tan-1(  inverse to be used in calculator

tan-1( 150 ÷ 100 = 56.3° Degree

एल्बो का डिग्री अगर 45 डिग्री से कम हो तो आप इस तरह से चेक कर सकते हैं देख सकते हैं किस तरीका से फार्मूला बताया गया है

एक प्लेट के ऊपर एल्बो को रख देना है और इस तरीका से लाइन डोरी लगाना है

और सेम ऐसे ही आपको राइट एंगल लगाना है लाइन डोरी लगाकर

कैलकुलेटर में tan-1(  इन्वर्स का इस्तेमाल करना है

If the degree of elbow is less than 45 degrees, then you can check in this way, you can see how the formula is described.

The elbow is to be placed on top of a plate and line string is to be attached in this way.

and bean like this you have to put right angle by line lanyard

tan-1(  inverse to be used in calculator

tan-1( 100 ÷ 150 = 33.6° Degree



और इसमें देख सकते हैं 45 डिग्री का भी सेम वही फार्मूला यूज़ करना है एल्बो डिग्री चेक करने के लिए

And you can see that 45 degree bean also has to use the same formula to check elbow degree.

tan-( 150 ÷ 150 = 45° degree



Any degree elbow Cenrer forumla

Degree ÷ 2  tan( ½ degree ) × 1.5 × 25.4 = elbow center formula

Example 60° degree elbow Center formula

60° ÷ 2 = 30°   tan( 30 ) × 1.5 × 25.4 = 22

Inch × 22 = 60° degree elbow center L R
