Piping elbow to flange fitting process
How to check parallel with right angle in elbow to flange fitting
Pipe fabrication work
2″ pipe to 14″ पाइपिंग एल्बो के साथ फ्लेंज फिटिंग करने का आसान तरीका राइट एंगल और स्पीड लेवल के जरिए
Easy way to do flange fitting with 2″ pipe to 14″ piping elbow at right angle and speed level
देख सकते हैं डिजाइन में किस तरह से फिटिंग पोजीशन दिखाया गया है
सी चैनल का एक जुगाड़ आपको बनाना पड़ेगा इस तरह का
सी चैनल जुगाड़ बनाने के बाद एल्बो को वर्टिकल पोजीशन में
और एल्बो और फ्लेंज के बीच में गैप रोड लगाकर चारों साइड क्लिट लगाएं
एल्बो का आईडी और फ्लेंज का आईडी चारों साइड एक बराबर करें और उसके बाद
और दो राइट एंगल इस तरह लगाऐ जैसे डिजाइन में दिया गया है
एक राइट एंगल एल्बो के फेस में लगाएं और एक राइट एंगल फ्लेंज के दो हॉल में लगाएं कॉर्नर पर जैसे डिजाइन में दिया गया है
You can see how the fitting position is shown in the design.
You will have to make a jugaad of C channel like this
After making C Channel Jugaad, keep the elbows in vertical position.
And install all four side cleats by placing a gap rod between the elbow and the flange.
Make the ID of elbow and ID of flange equal on all four sides and then
And place two right angles as given in the design.
Place one in the face of the right angle elbow and one in the two holes of the right angle flange at the corner as given in the design.

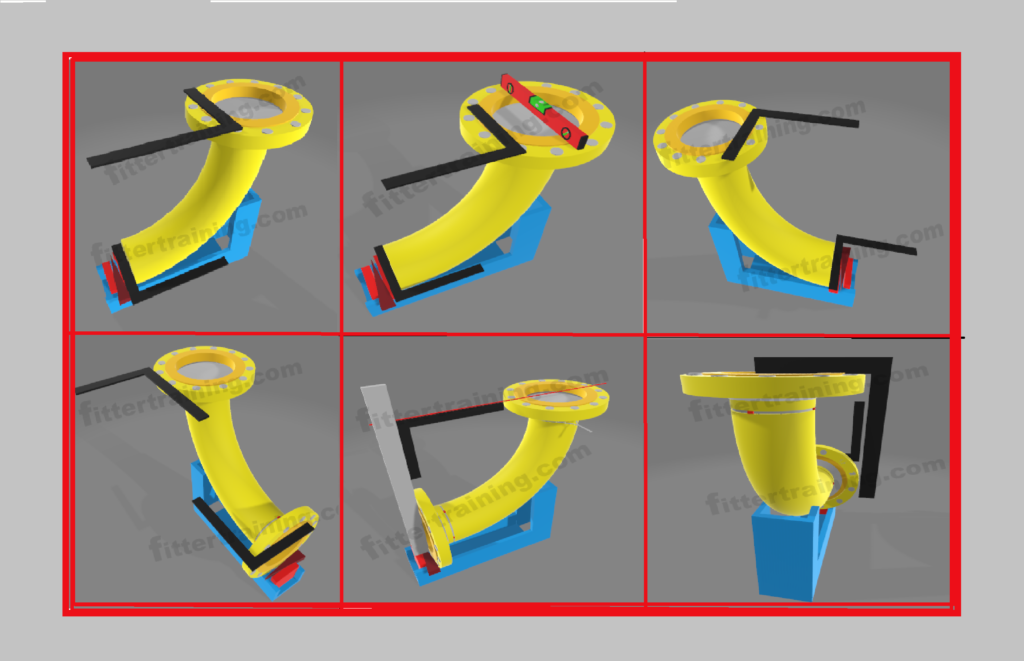

देख सकते हैं डिजाइन में अलग-अलग तरीका से राइटिंग लगाया गया है और किस तरह से पारालेल चेक करना है
You can see the writing done in different ways in the design and how to check the parallel
एक एल्बो में दो फ्लेंज फिटिंग करना हो तो इस तरह करें जैसे यह सब डिजाइन में दिया गया है
If you want to fit two flanges in one elbow then do it as given in the design
फिटिंग करने के बाद इस तरह 90 डिग्री चेक करें
After fitting, check 90 degree like this elbow to flange
