how to fabricate radius plate in vessel and tank | Radius chord length and Arc length calculation formula

how to calculate arc length with chord length of Circle

chord length to arc length formula

how to fabricate radius plate in vessel and tank

how to find arc length with radius

how to calculation degree of Arc length circle

Radius chord length and Arc length calculation formula

कोड लेंथ के जरिए आर्क लेंथ कैलकुलेशन कैसे करें

रेडियस प्लेट बाहर साइड घुमाओ डाइमेंशन कैसे पता करें

किसी भी घुमाओ चीज का अर्क लेंथ पता करने के लिए

हमें रेडियस प्लेट का कोड लेंथ पता होना चाहिए और रेडियस लेंथ पता होना चाहिए

how to find arc length with chord length and radius dimensions

Radius 2500 mm

Radius plate cord length  2575 mm

Full OD 5000 mm

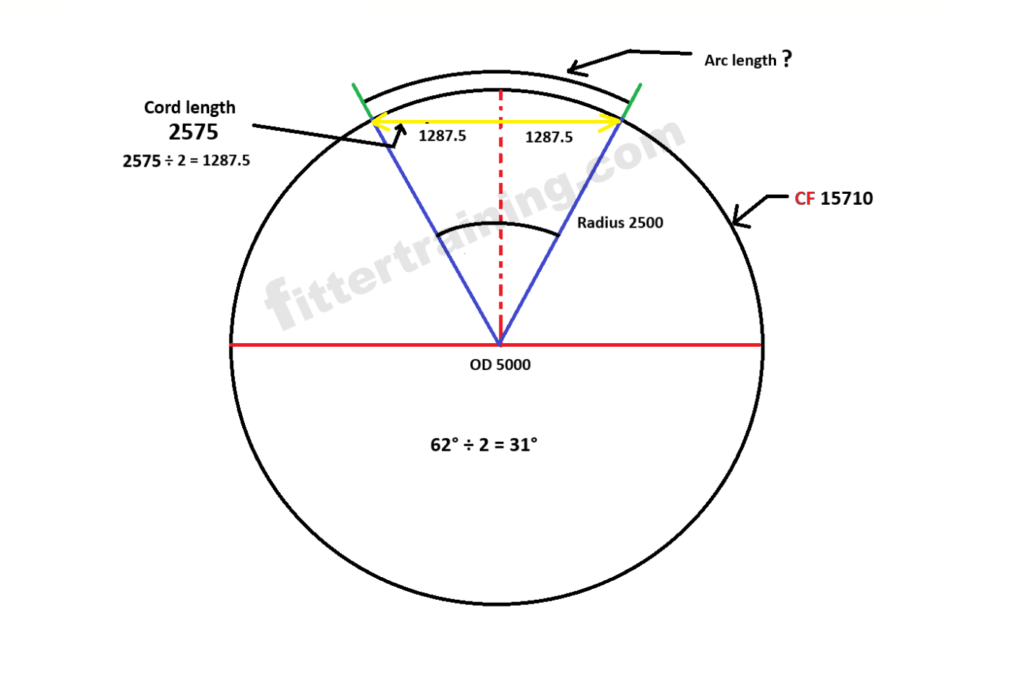

इस तरह पेपर पर एक ड्राइंग बनाएं

Make a drawing on paper like this

कोड लेंथ डिवाइड टू करें

Cord length  2575 ÷ 2 = 1287.5 mm

डिग्री कैलकुलेशन इस तरह करें

Do degree calculation like this

रूट का बटन दबाएऔर डाइमेंशन डाले और X2 बटन दबाए

Press route button and enter dimensions and press X2 button

√( 1287.5^² – 2500^² = 2142.9

2500 – 2142.9 = 357 mm mid ordinate length

इस तरह कैलकुलेशन करने के बाद अभी हम मीड ऑर्डिनेट लेंथ प्राप्त किए हैं

After doing this calculation, now we have got the mean ordinate length

टेन थेटा इन्वर्स बटन दबाए

use tan inverse

Tan‾¹( 1287.5 ÷ 2142.9 = 31° degree

इस तरह कैलकुलेशन करने के बाद हम डिग्री प्राप्त किए हैं

After doing calculations like this we have obtained the degree

डिग्री प्राप्त होने के बाद इस तरह कैलकुलेशन करें

After getting the degree, do the calculation like this

31° × 2 = 62 degree

Radius  2500 × 2 = 5000

OD 5000 × 3.142 = 15710 CF

Formula CF × degree ÷ 360 = Arc length

CF 15710 × 62°  = 974020 ÷ 360 = 2705.6 Arc length

तो फ्रेंड इस तरह से आप आर्क लेंथ कैलकुलेशन कर सकते हैं

So friend, in this way you can calculate arc length.

So friend, how did you like this calculation? If it is working correctly, then please tell us by commenting.
