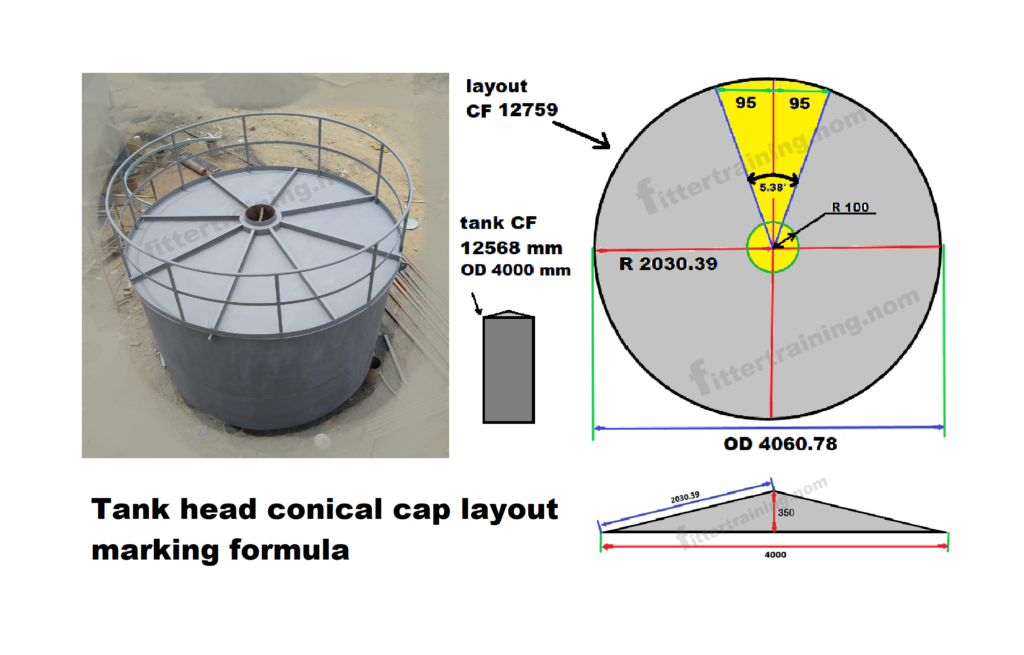

Tank head conical cap layout marking formula
टैंक हेड कैप रिड्यूसर टाइप लेआउट मार्किंग फार्मूला
वर्टिकल टैंक टॉप एंड कैप रिड्यूसर टाइप का मार्किंग कैसे करते हैं फर्मूला के जरिए बताया गया है
Tank Head Cap Reducer Type Layout Marking Formula
How to mark vertical tank top end cap reducer type is explained by formula
इस तरीका का टैंक का ऊपर हेड कैप लगाना हो तो कैसे लेआउट मार्किंग करेंगे यह फार्मूला बताया गया है
In this way, if the head cap is to be installed on the top of the tank, then this formula has been told how to do the layout marking.
यह टैंक के ऊपर जो हेड कैप लगा हुआ है वह स्लोपिंग में है सेंटर से 350 mm हाइट है
The head cap mounted on top of this tank is sloping and is 350 mm high from the center
और टैंक का OD 4000 mm दिया गया है
और टैंक का CF 12568 mm दिया गया है
टैंक हेड कैप लेआउट मार्किंग फॉर्मूला
पेपर के ऊपर इस तरीके से एक डिजाइन मार्किंग करें कैलकुलेशन करने के लिए
Tank Head Cap Layout Marking Formula
Make a design marking on the paper in this way to calculate
4000 ÷ 2 = 2000
√( 2000^² + 350^² = 2030.39 स्लोपिंग प्लेट लेंथ डाइमेंशन
जो डायमेंशन आया है 2030.39 वही लेआउट का रेडियस डायमेंशन रहेगा
5.38° डिग्री कैलकुलेश
The dimension that has come 2030.39 will be the radius dimension of the same layout.
5.38° Degree Calculation
radius 2030.39 × 2 = 4060.78
4060.78 × 3.142 = 12759 CF
Tank OD 4000 × 3.142 = CF 12568
12759 – 12568 = 191
360 ÷ 12759 = 0.02821537738 × 191 = 5.38° Degree
कोड लेंथ कैलकुलेशन 95 + 95 = 190 mm
Sin( 5.38 ) × 2030.39 = 190 ÷ 2 = 95 mm कोड लेंथ
तो फ्रेंड इस तरीका से डिग्री कैलकुलेशन करें और उसके बाद कोड लेंथ कैलकुलेशन करें
कैलकुलेशन करने के बाद प्लेट के ऊपर एक सीधा लाइन मार्किंग करें
और सेंटर प्वाइंट से दोनों साइड 2030.39 डायमेंशन मार्किंग करें
और उसके बाद डिवाइडर के जरिए राउंड मार्किंग करें
उसके बाद कोड लेंथ मार्किंग करें देख सकते हैं डिजाइन में किस तरीका से दिया गया है सेंटर लाइन से 95 इस साइड और 95 उस साइड
यानी की टोटल 190mm कोड लेंथ मार्किंग करें
और सेंटर में देखना है पाइप कितना इंच का लग रहा है उसका हाफ OD लेना है वही उसका रेडियस होगा जैसे 100 का रेडियस लिया गया है उतना राउंड मार्किंग करके कटिंग कर लेंगे
और जितना डिग्री में मार्किंग किया गया है 5.38 डिग्री उतना कटिंग करके निकाल देंगे और उसके बाद प्लेट को वेंडिंग मशीन में बैंड करके फेब्रिकेशन करेंगे
Code Length Calculation 95 + 95 = 190 mm
Sin( 5.38 ) × 2030.39 = 190 2 = 95 mm
So friend calculate degree in this way and then calculate code length
After calculating, mark a straight line on the plate
And from the center point mark both the sides 2030.39 Dimension Marking
and then do round marking through the divider
After that do code length marking, you can see how the design is given 95 this side and 95 that side from the center line
That is, mark the total 190mm code length.
And to see in the center, how much inch the pipe looks like, its half OD is to be taken, the same will be its radius, as if the radius of 100 has been taken, we will do the cutting by marking the round.
And the degree marked in 5.38 degrees will be cut and removed and after that the plate will be banded in the vending machine and fabricate
ज्यादा जानकर के लिए आप हमारे यूट्यूब चैनल पर वीडियो देख सकते हैं
To know more you can watch the video on our youtube channel
