मैन्युअल हाइड्रोलिक मशीन के जरिए पाइप बेंडिंग कैसे किया जाता है

How to do pipe bending using manual hydraulic machine

शॉर्ट रेडियस में पाइप बैंड करना हो तो कैसे किया जाता है

लोंग रेडियस में पाइप बैंड करना हो तो कैसे किया जाता है

If you want to band a pipe in a short radius, how is it done?

If you want to do a pipe band in a long radius, then how is it done?

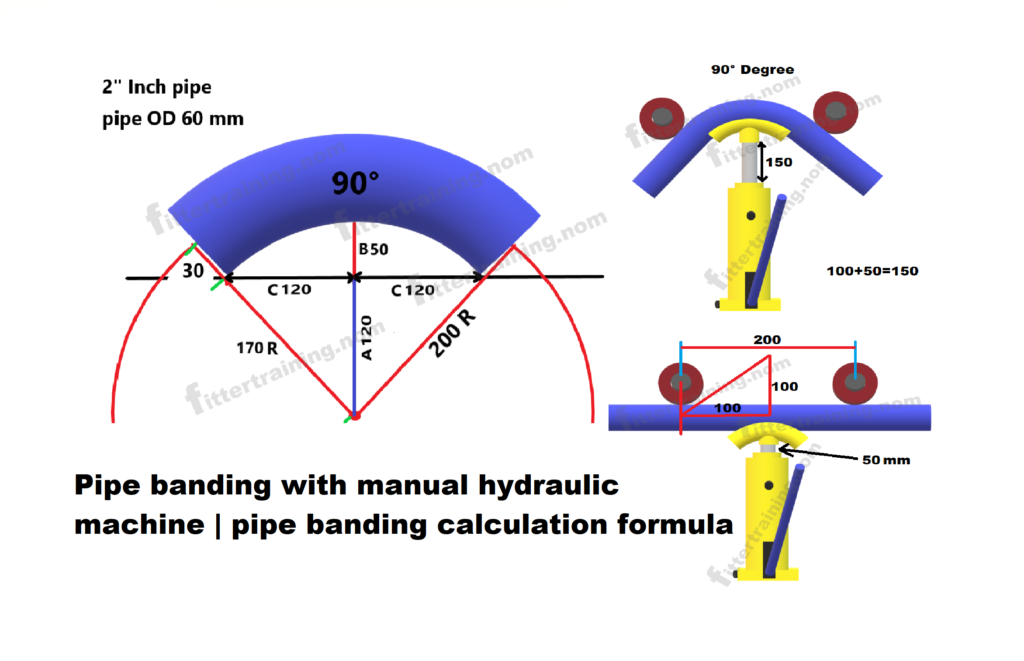

90 डिग्री का पाइप बैंड करना और इस तरीका से मैन्युअल हाइड्रोलिक मशीन में देख सकते हैं किस तरीका से डिजाइन बनाया गया है

इसे आप स्टैंडर्ड या शार्ट रेडियस कह सकते हैं

हाइड्रोलिक प्लेट में दोनों साइड रोलर लगा हुआ है उसका डायमेंशन लेना है जिसे देख सकते हैं रोलर का सेंटर से सेंटर डायमेंशन 200 दिया गया है 2:00 से 2 से डिसाइड कर देना है

हाइड्रोलिक स्टार्ड पाइप में टच करने के बाद देख सकते हैं 50mm स्टार्ड बाहर निकला हुआ है उसके बाद हम उसमें 100 mm प्लस करेंगे

जब हम हाइड्रोलिक के जरिए पाइप बैंड करेंगे तो हाइड्रोलिक का स्टार्ड 150mm बाहर निकलना चाहिए तब आपका पाइप 90 डिग्री का बैंड बन जाएगा

90 degree pipe banding and in this way manual hydraulic machine can see how the design is made

You can call it standard or short radius.

The hydraulic plate is fitted with both the side rollers, its dimension is to be taken which can be seen that the center to center dimension of the roller has been given 200, to be discarded from 2:00 to 2

After touching the hydraulic start pipe, we can see that 50mm star is protruding, after that we will add 100 mm in it

When we do pipe band through hydraulic, then the start of hydraulic should come out 150mm then your pipe will become 90 degree band

अगर किसी और डिग्री में बनाना हो जैसे 45 डिग्री में बनाना हो तो उसके लिए यह तरीका यूज करना है जैसे यह डिजाइन बनाया गया है

45 डिग्री में बैंड बनाने के लिए यह जो 41mm जोक डायमेंशन है वह कैसे कैलकुलेशन किया गया है

If you want to make it in any other degree like 45 degree then this method has to be used for that as this design has been made.

How is this 41mm joc dimension calculated to make a band in 45 degrees?

45 ÷ 2 = 22.5° degree

tan( 22.5 ) × 100 = 41 mm

पाइप बेंडिंग करके लोंग रेडियस में अगर 90 डिग्री का बैंड बनाना हो तो कैसे मार्किंग करेंगे

यह डिजाइन में 2 इंच का पाइप लिया गया है और 200 रेडियस का मार्किंग किया गया है

रेडियस का इस तरीका से आप लेआउट डिजाइन मार्किंग कर सकते हैं लेआउट मार्किंग करने के बाद

रेडियस जैसे 200 mm दिया गया है

2″ इंच पाइप OD 60 mm

तो उसमें से हाफ OD माइनस करेंगे पाइप का जैसे 30 mm माइनस किया गया है तो रेडियस 170mm आंसर आया है

कोड लेंथ 120 mm c डायमेंशन कैसे कैलकुलेशन किया गया है

If you want to make a 90 degree band in long radius by pipe bending, how will you mark it?

This design has taken a 2-inch pipe and has a marking of 200 radius.

You can do layout design marking in this way of radius, after layout marking

Radius like 200 mm is given

2″ Inch Pipe OD 60 mm

So half of that will be OD minus the pipe like 30 mm has been minus then the radius is 170 mm.

Code Length 120 mm c How is the dimension calculated?

90° ÷ 2 = 45°

sin( 45 ) × 170 = 120 mm

A डायमेंशन 120mm कैसे कैलकुलेशन किया गया है

√( 170^2 – 120^2 = 120 mm

170 – 120 = 50 mm

हाइड्रोलिक मशीन के जरिए अगर 50 एमएम पाइप को दबाते हैं तो 90 डिग्री का बैंड बन जाएगा

लेकिन 50mm एक ही जगह नहीं दबाना है उसे 8 पॉइंट या 10 पॉइंट या 12 पॉइंट में दब आएंगे तो लॉन्ग रेडियस में आप बैंड कर पाएंगे जैसे नीचे डिजाइन में दिखाया गया है जैसे 13 पॉइंट में डिवाइड किया गया है

If you press 50mm pipe through hydraulic machine, a 90 degree band will be formed.

But 50mm is not to be pressed in one place, it will be buried in 8 points or 10 points or 12 points, then in long radius you will be able to band as shown in the design below like divided into 13 points
