Isometric rolling pipe elbow degree calculation

15/11/2022 fitter training

Spread the love

Isometric rolling pipe elbow degree calculation

Isometric rolling travel pipe length and degree calculation

How to find elbow degree of rolling pipe isometric drawing

आइसोमेट्रिक रोलिंग पाइप एल्बो का डिग्री कैसे निकालते हैं

अलग-अलग पोजीशन में डिग्री में पाइप लगाना हो और उसका एल्बो का डिग्री पता करना हो तो कैसे कैलकुलेशन करेंगे

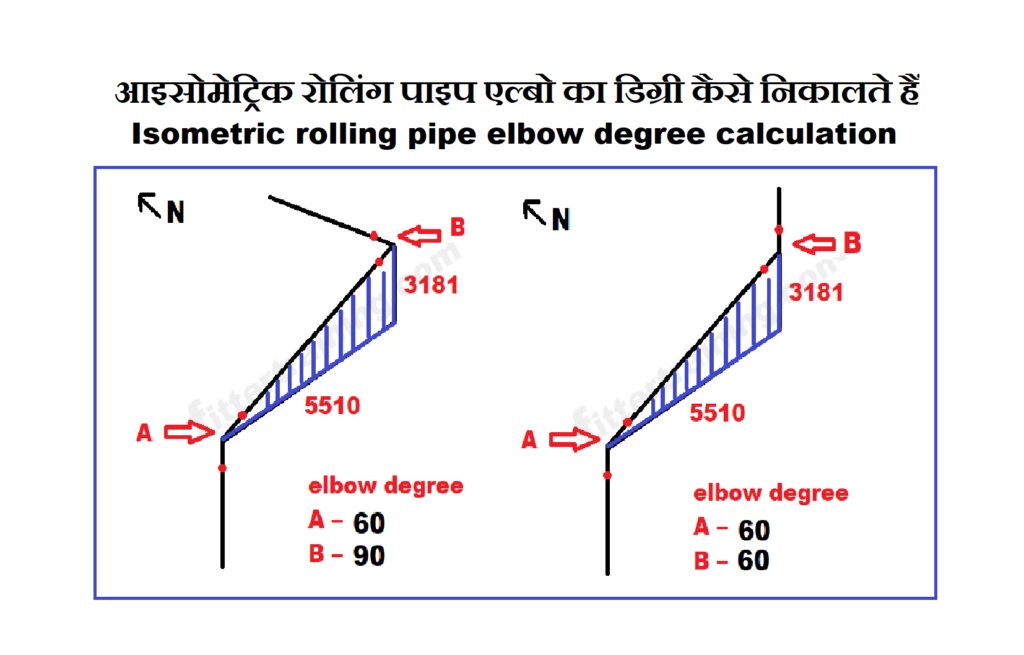

यह ड्राइंग में देख सकते हैं एक पाइप वर्टिकल पोजीशन में नीचे की तरफ जा रहा है और दूसरा पाइप होरिजेंटल में है जिसका डायरेक्शन नॉर्थ के तरफ दिया गया है यह दोनों एल्बो का डिग्री कैसे कैलकुलेशन करेंगे

It can be seen in the drawing that one pipe is going down in the vertical position and the other pipe is in the horizontal, whose direction is given towards the north, how will they calculate the degree of both elbows

tan-1( 3181 ÷ 5510 = 30 degree elbow

tan- ( 5510 ÷ 3181 = 60 degree elbow

rolling travel pipe length and degree calculation

√( 5510^² + 3181^² = 6362 mm travel pipe length

रोलिंग वर्टिकल डाइमेंशन 3181 से रोलिंग होरिजेंटल डायमेंशन 5510 ज्यादा है इसलिए ट्रेवल पाइप का डिग्री 30 रहेगा

ट्रायंगल डिजाइन में अगर वर्टिकल डायमेंशन ज्यादा रहता और होरिजेंटल डायमेंशन कम रहता है तो ट्रैवल पाइप 60 डिग्री में रहता है

जितना भी ड्राइंग बनाया गया है सभी एल्बो का डिग्री कैलकुलेशन इसी तरह करेंगे

लेकिन एल्बो का पोजीशन अलग-अलग डिजाइन में रहने के कारण एल्बो का डिग्री चेंज हो सकता है

The rolling horizontal dimension is 5510 more than the rolling vertical dimension 3181, so the degree of travel pipe will be 30

In triangle design, if the vertical dimension is more and the horizontal dimension is less, then the travel pipe remains in 60 degrees.

Whatever the drawing has been made, the degree calculation of all elbows will be done in the same way.

But the elbow position may change due to different design

यह ड्राइंग में देख सकते हैं एक पाइप नीचे की तरफ जा रहा है और दूसरा पाइप ऊपर की तरफ जा रहा है तो आप का ड्राइंग अगर इसी डिजाइन का है

यह दोनों एल्बो का डिग्री एक ही जैसा रहेगा 60 degree 60 degree

It can be seen in the drawing that one pipe is going down and the other pipe is going up, so if your drawing is of this design

The degree of both these elbows will remain the same 60 degree 60 degree

यह ड्राइंग में देख सकते हैं एक पाइप नार्थ के तरफ जा रहा है और दूसरा पाइप अप डाउन में है तो आप का ड्राइंग अगर इसी डिजाइन का है

एक एल्बो का डिग्री 90 रहेगा और दूसरा एल्बो का डिग्री 60 रहेगा

It can be seen in the drawing that one pipe is going towards the north and the other pipe is in the up-down direction, so if your drawing is of this design

The degree of one elbow will be 90 and the degree of the other elbow will be 60

यह ड्राइंग में देख सकते हैं एक पाइप का डायरेक्शन नॉर्थ के तरफ दिया गया है और दूसरा पाइप ईस्ट की तरफ जा रहा है

तो आप का ड्राइंग अगर इसी डिजाइन का है

एक एल्बो का डिग्री 90 रहेगा और दूसरा एल्बो का डिग्री 30 रहेगा

It can be seen in the drawing that the direction of one pipe is given towards North and the other pipe is going towards East.

So if your drawing is of this design

The degree of one elbow will be 90 and the degree of the other elbow will be 30

यह ड्राइंग में देख सकते हैं एक पाइप वेस्ट में जा रहा है और दूसरा पाइप ईस्ट के तरफ जा रहा है

तो आप का ड्राइंग अगर इसी डिजाइन का है

एक एल्बो का डिग्री 30 रहेगा और दूसरा एल्बो का डिग्री 30 रहेगा

It can be seen in the drawing that one pipe is going to the west and the other pipe is going to the east.

So if your drawing is of this design

The degree of one elbow will be 30 and the degree of the other elbow will be 30.

यह ड्राइंग में देख सकते हैं एक पाइप वेस्ट दिशा में जा रहा है और दूसरा पाइप होरिजेंटल में है जिसका डायरेक्शन साउथ के तरफ दिया गया है

तो आप का ड्राइंग अगर इसी डिजाइन का है

एक एल्बो का डिग्री 90 रहेगा और दूसरा एल्बो का डिग्री 30 रहेगा

It can be seen in the drawing that one pipe is going in the West direction and the other pipe is horizontal, whose direction is given towards the South.

So if your drawing is of this design

The degree of one elbow will be 90 and the degree of the other elbow will be 30
