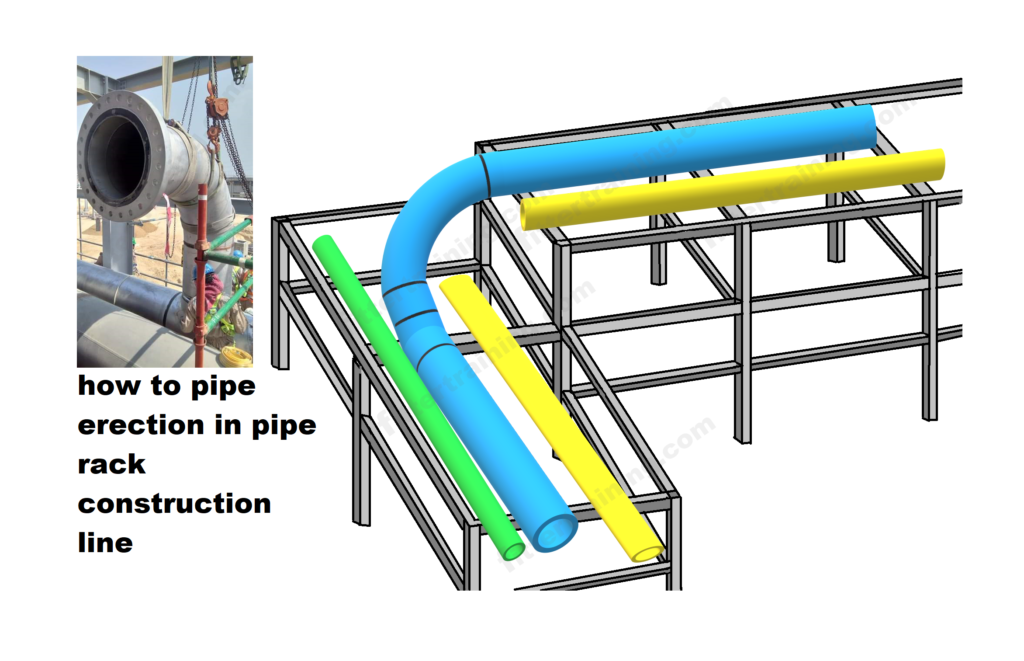

how to pipe erection in pipe rack construction line
पाइप रैक में पाइप इरेक्शन कैसे करते हैं
पाइप रैक में पाइप एलाइनमेंट कैसे करते हैं
how to do pipe erection in pipe rack
how to do pipe alignment in pipe rack
इस तरह अगर आप पाइप इरेक्शन कर रहे हैं तो सबसे पहले क्या करना चाहिएट
In this way, if you are doing pipe erection, what should be done first?
देख सकते हैं यह पाइप रैक के ऊपर दो पाइप पहले इरेक्शन किया गया है और बीच वाला जो स्पुल है उसे बाद में इरेक्शन किया जाएगा
दोनों पाइप को इरेक्शन करने के बाद पाइप का कोर्डिनेशन चेक करेंगे नॉर्थिंग और स्टिंग और उसे कोर्डिनेशन में करेंगे और उसके बाद बीच का स्पुल इरेक्शन करेंगे
पाइप कोआर्डिनेशन करते समय पाइप का सपोर्ट का ध्यान रखेंगे कि बीम के ऊपर सेंटर में पाइप सपोर्ट आना चाहिए और हम सबसे पहले पाइप सपोर्ट का कोआर्डिनेशन करेंगे ताकि पाइप आगे पीछे ना हो जाए
पाइप सपोर्ट से आगे जितना पाइप निकला हुआ है चेक करेंगे कि वह पाइप ड्राइंग के मेजरमेंट से बराबर है या ज्यादा है या कम है अगर पाइप ज्यादा है तो उसे हम कटिंग नहीं करेंगे पहले पाइप का एलाइनमेंट करेंगे उसके बाद में पाइप को कटिंग करेंगे
पाइप को कोआर्डिनेशन कैसे करते हैं उसके ऊपर हम वीडियो एक बनाए हैं वह वीडियो देख सकते हैं उसका लिंक यहां पर दिया गया है
It can be seen that the two pipes above the pipe rack have been erection first and the spool in the middle will be erection later.
After erecting both the pipes, check the co-ordination of the pipe Northing and Sting and do it in the coordination and after that the middle spool will do the erection
While doing the pipe coordination, keep in mind that the pipe support should come in the center above the beam and we will first coordinate the pipe support so that the pipe does not move back and forth.
We will check that the pipe is protruding beyond the pipe support whether it is equal to or more or less than the measurement of the pipe drawing, if the pipe is more then we will not cut it, first we will do the alignment of the pipe and then cut the pipe
We have made a video on how to coordinate the pipe, you can see that video, its link is given here
पाइप रैक में अगर पाइप ऊपर नीचे हो या आगे पीछे हो उसका मेजरमेंट कैसे करते हैं एलाइनमेंट कैसे करते हैं उसके ऊपर भी मैं एक वीडियो बनाया हूं वह आप देख सकते हैं उसका लिंक यहां नीचे दिया गया है
In the pipe rack, if the pipe is up or down, how do I measure it, how to do the alignment, I have also made a video on it, you can see its link here is given below.
पाइप रेट में इस तरह अगर कोई पाइप इरेक्शन कर रहे हैं और उसका वेटिकन पाइप का रोलिंग चेक करना है कि वह 90 डिग्री में कैसे फिटिंग करें
In this way in the pipe rate, if someone is doing pipe erection and his rolling of Vatican pipe is to be checked, how to make fitting in 90 degree
यह डिजाइन में टॉप व्यू दिखाया गया है कि आप पाइप बिल्कुल सीधा है
This design is shown in top view that you pipe is perfectly straight
यह डिजाइन में दिखाया गया है टॉप व्यू पाइप दूसरी तरफ रोल हुआ है तो उसे हम सीधा कैसे करेंगे
इस तरह का फिटिंग करने के लिए विस्तार से अगर समझ ना हो तो नीचे वीडियो कॉलिंग कर दिया गया है वहां से आप वीडियो देखें
It is shown in the design that the top view pipe is rolled on the other side, so how do we straighten it?
If you do not understand in detail to do this kind of fitting, then video calling has been done below, from there you can watch the video.
