डबल रोलिंग पाइप का एल्बो डिग्री कैलकुलेशन कैसे करते हैं

how to calculate elbow degree of double rolling pipe

Rolling pipe elbow degree calculation formula

Doable rolling pipe elbow degree calculation formula

Vertical and horizontal rolling pipe degree calculation

Isometric rolling pipe drawing degree calculation

अगर सेम यही डिजाइन में अगर आप का पाइप लाइन का ड्राइंग है

तो उसमें हमें एल्बो का डिग्री कितना रहेगा,

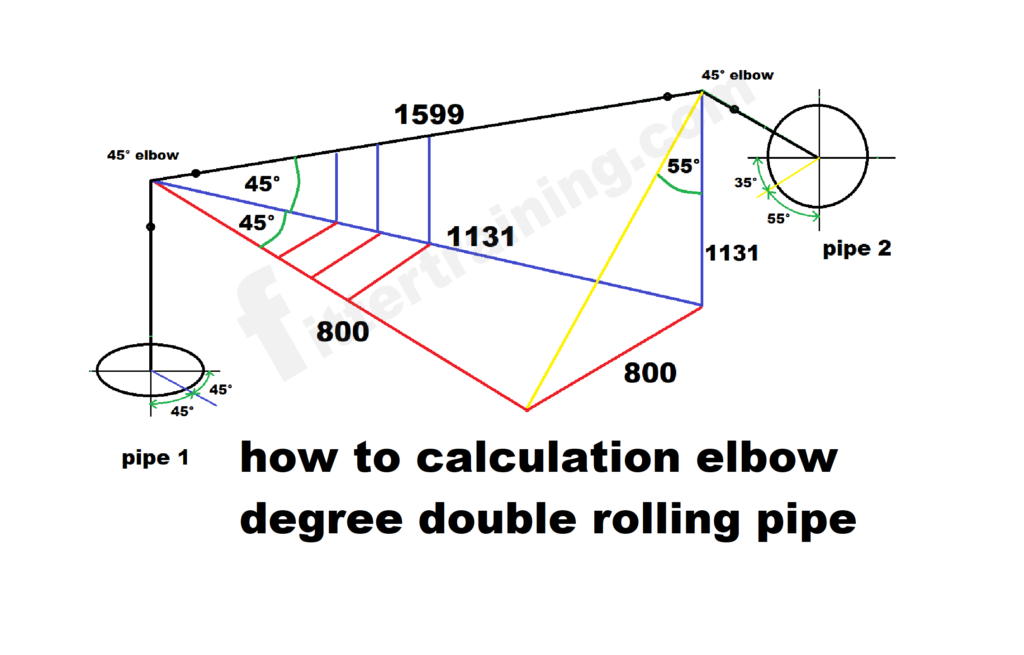

इस ड्राइंग में देख सकते हैं कि एक पाइप वर्टिकल पोजीशन में है और एक पाइप होरिजेंटल पोजिशन में है

इस तरीका का वर्टिकल पोजीशन में अगर आप का पाइप है तो उसमें जो वर्टिकल रोलिंग दिया गया है

अगर उसका 45 डिग्री है तो दोनों तरफ का एल्बो 45 डिग्री का रहेगा

If you have a pipeline drawing with the same design,

then what will be the elbow angle?

In this drawing, you can see that one pipe is in a vertical position and one is in a horizontal position.

If your pipe is in a vertical position like this, then the vertical angle is provided.

If it is 45 degrees, then the elbow angle on both sides will be 45 degrees.

वर्टिकल पाइप के साथ होरिजेंटल पाइप रोलिंग में अगर जोड़ना हो तो

इस तरह हम ट्रेवल पाइप का कैलकुलेशन करेंगे

If horizontal pipe rolling is to be combined with vertical pipe,

This is how we calculate the pipe travel.

tan-¹( 1131 ÷ 1131 ) = 45° degree elbow

Elbow rolling degree calculation

tan-¹( 800 ÷ 800 ) = 45° rolling degree

Travel pipe length calculation

√(800^2 + 800^2 = 1131.3

√(1131^2 + 1131^2 = 1599.4 mm Travel pipe length

और यह ड्राइंग में देख सकते हैं कि दोनों पाइप वर्टिकल पोजीशन में है

और इसमें वर्टिकल और होरिजेंटल डबल रोलिंग दिया गया है तो इस ड्राइंग में कितना डिग्री का एल्बो यूज़ करना है

इस तरीका का वर्टिकल पोजीशन में अगर आप का पाइप है तो उसमें जो वर्टिकल रोलिंग दिया गया है अगर उसका 45 डिग्री है तो दोनों तरफ का एल्बो 45 डिग्री का रहेगा

And it can be seen in the drawing that both the pipes are in vertical position.

And vertical and horizontal double rolling has been given in this, so what degree elbow is to be used in this drawing?

If your pipe is in the vertical position of this method, then the vertical rolling given in it is 45 degrees, then the elbows on both sides will be 45 degrees.

अगर इस तरीका का आपका ड्राइंग हो और उसमें ट्रेवल पाइप 60 डिग्री में जा रहा है तो उसका एल्बो कितना डिग्री का रहेगा

अगर इस तरीका का ड्राइंग है और उसका ट्रेवल पाइप 60 डिग्री में है तो उसका एल्बो दोनों तरफ का 30 डिग्री का रहेगा

If you have a drawing of this method and the travel pipe is going in 60 degrees, then how many degrees will its elbow be?

If there is a drawing of this method and its travel pipe is in 60 degrees, then its elbow will be 30 degrees on both sides.

अगर इस तरीका का आपका ड्राइंग हो और उसमें ट्रेवल पाइप 35 डिग्री में जा रहा है तो उसका एल्बो कितना डिग्री का रहेगा

अगर इस तरीका का ड्राइंग है और उसका ट्रेवल पाइप 35 डिग्री में है तो उसका एल्बो दोनों तरफ का 55 डिग्री का रहेगा

If you have a drawing of this method and the travel pipe is going in 35 degrees, then how many degrees will its elbow be?

If there is a drawing of this method and its travel pipe is in 35 degrees, then its elbow will be 55 degrees on both sides.

अगर आप का पाइप होरिजेंटल पोजिशन में है और उसमें डबल रोलिंग दिया गया है और उसका एल्बो का डिग्री पता करना चाहते हैं कि हमारा दूसरा वेबसाइट पर जाएं यहां पर लिंक दिया गया है

If your pipe is in horizontal position and double rolling is given in it and want to know its elbow degree, visit our other website here is the link
