corner pipe joint PDF chart and formula
3 पाइप को एक साथ जोड़ कर कॉर्नर कैसे बनाते हैं यह फार्मूला और पीडीएफ चार्ट के जरिए बताया गया है
How to make corners by joining 3 pipes together is explained through formula and PDF chart
इस डिजाइन में अगर पाइप को जोड़ना हो और कॉर्नर बनाना हो तो कैसे बनाएंगे फॉर्मूला के जरिए और पीडीएफ चार्ट के जरिए
In this design, if you want to connect the pipe and make a corner, then how to make it through formula and through pdf chart
पाइप के ऊपर इस तरीका से 8 सेंटर लाइन मार्किंग करेंगे
और उसके बाद A और B और C डायमेंशन के लिए कैलकुलेशन करेंगे
In this way 8 center lines will be marked on the top of the pipe.
and then calculate for A and B and C dimensions
pipe OD ÷ 2 = A
Sin( 45 ) × A = B
Pipe C F ÷ 8 = C
3 पाइप जो दिया गया है तीनों पाइप पर सेम ही डिजाइन में मार्किंग होगा
The 3 pipes that are given will be marked in the same design on all the three pipes
example 2 inch pipe उदाहरण 2 इंच पाइप
2″ inch Pipe OD 60 ÷ 2 = 30 mm A dimension
Sin( 45) × 30 = 21.21 mm B dimension
2″ inch pipe CF 189 ÷ 8 = 23.6 mm C dimension
3 पाइप जो दिया गया है तीनों पाइप पर सेम ही डिजाइन में मार्किंग होगा
The 3 pipes that are given will be marked in the same design on all the three pipes
Pipe C F formula
Pipe OD × 3.142 = pipe C F
पाइप को तीन कलर में बनाया गया है कलर से कोई मतलब नहीं है आप को समझने के लिए बताया गया है अलग अलग 3 पाइप को जॉइंट किया गया है
यहां से आप पीडीएफ चार्ट बिल्कुल फ्री डाउनलोड कर सकते हैं

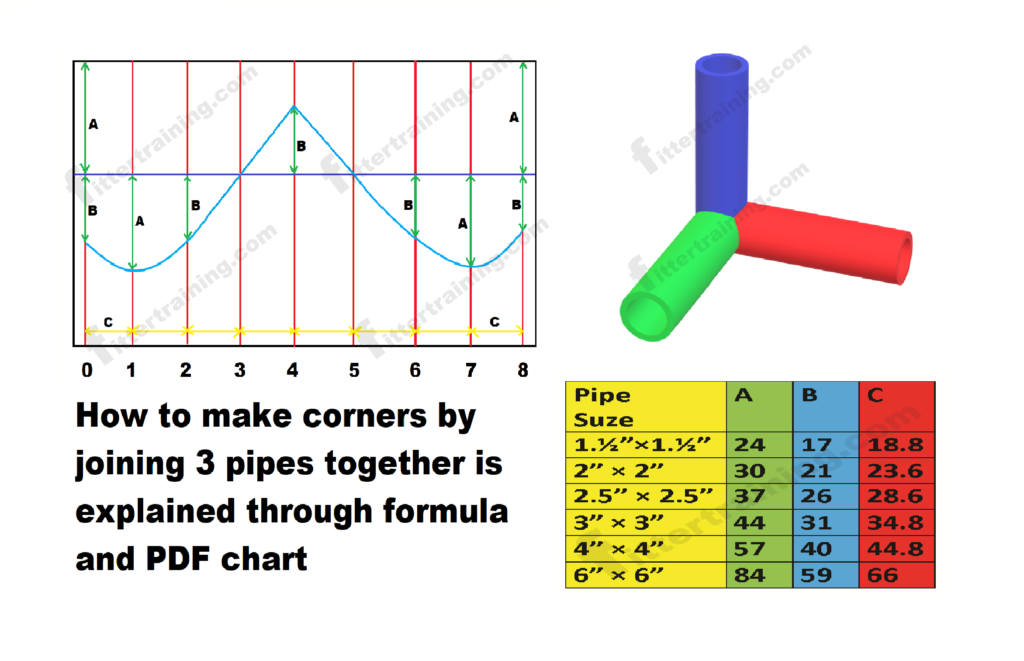

पाइप के ऊपर 8 सेंटर लाइन मार्किंग करें
C डायमेंशन यानी कि एक सेंटर लाइन से दूसरे सेंटर लाइन की दूरी दिया गया है
पाइप के CF डायमेंशन को 8 से डिवाइड करेंगे तो 8 सेंटर लाइन में C डायमेंशन निकल जाएगा
और A डायमेंशन जो दिया गया है उतना ही दूरी पर एक राउंड मार्किंग करें
The pipe is made in three colors, color does not make any sense, you have been told to understand that 3 different pipes have been jointed
From here you can download PDF chart absolutely free
Make 8 center line markings on the top of the pipe
C dimension i.e. the distance from one center line to another center line is given
If we divide the CF dimension of the pipe by 8, then the C dimension will come out in the 8 center line.
And the A dimension is the same as given make a round marking at the distance
And mark the A dimension and B dimension from the same
